Planisteel Camprofile

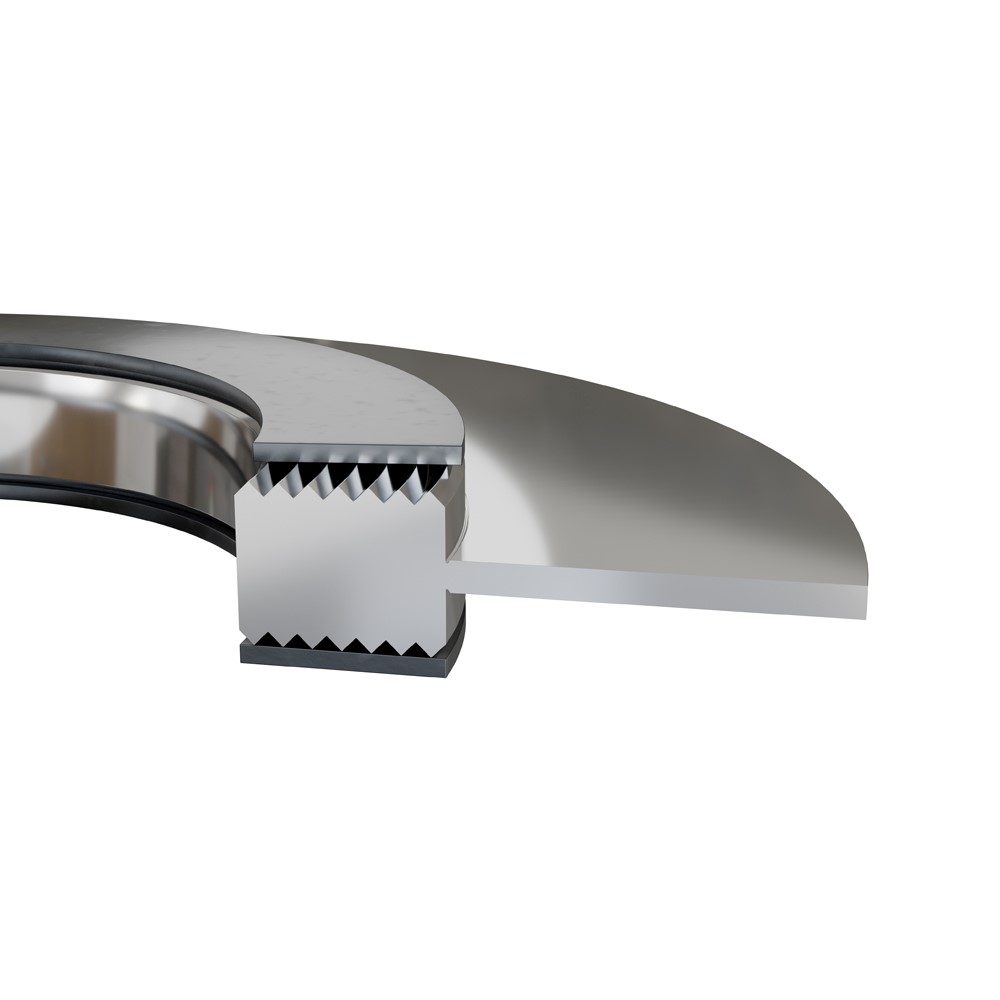

Realizzate con un nucleo metallico scanalato e rivestita su entrambi i lati con uno strato di materiale compressibile (grafite, PTFE o mica), le guarnizioni Planisteel Camprofile assicurano prestazioni elevate in condizioni gravose. Le scanalature concentriche favoriscono la tenuta anche con basse forze di serraggio, mentre il rivestimento si adatta perfettamente alle imperfezioni delle superfici flangiate. La Camprofile è particolarmente adatta per impianti industriali che operano ad alte pressioni e temperature, come raffinerie, centrali e impianti chimici. Le guarnizioni Camprofile possono essere realizzate in accordo ai principali standard o con profili customizzati.
Standard di riferimento:
-
ASME B16.20
“Metallic Gaskets for Pipe Flanges – Ring-Joint, Spiral-Wound, Camprofile and Jacketed”
Include specifiche anche per guarnizioni camprofile, in particolare se utilizzate con flange ASME B16.5 o B16.47. -
EN 1514-6
“Flanges and their joints – Dimensions of gaskets for PN-designated flanges – Part 6: Covered serrated metal gaskets”
È lo standard europeo che definisce le dimensioni delle guarnizioni camprofile (con rivestimento) per flange secondo le norme EN (PN 6–400). -
EN 12560-6
Variante che si applica alle flange definite secondo DIN/EN, equivalente funzionale all’EN 1514-6.
Camprofile speciali:
- Convex
- Le guarnizioni Camprofile Convex sono costituite da un nucleo metallico con profilo convesso, lavorato con scanalature concentriche su entrambe le superfici. Questa particolare geometria assicura un’ottima distribuzione dei carichi e un’elevata resistenza meccanica, riducendo al minimo il rischio di danni alle superfici di tenuta della flangia. Le Camprofile Convex possono essere equipaggiate con tutti i filler.
- Camprofile senza filler
- Le guarnizioni Camprofile senza filler sono una tipologia speciale, progettata per applicazioni in cui non è possibile utilizzare materiali di rivestimento o filler, ad esempio in presenza di fluidi ossidanti o in condizioni di temperatura estrema.
Materiali di rivestimento (layer):
- Grafite espansa
- Resistente fino a circa 550 °C se installata su flange RF di linea e fino a 650°C sulle Fange LMF e LTG
- Ottima resistenza chimica (eccetto agenti fortemente ossidanti)
- Alta conformabilità
- Certificata per basse emissioni fuggitive
- PTFE (Politetrafluoroetilene)
- Resistente fino a circa 260 °C
- Eccellente resistenza chimica (quasi universale)
- Mica
- Resistente fino a circa 1000 °C
- Usata in applicazioni ad alta temperatura e con fluidi ossidanti
- Vermiculite
- Resistente fino a circa 1000 °C
- Usata in applicazioni ad alta temperatura e con fluidi ossidanti
