Joints Camprofile Planisteel

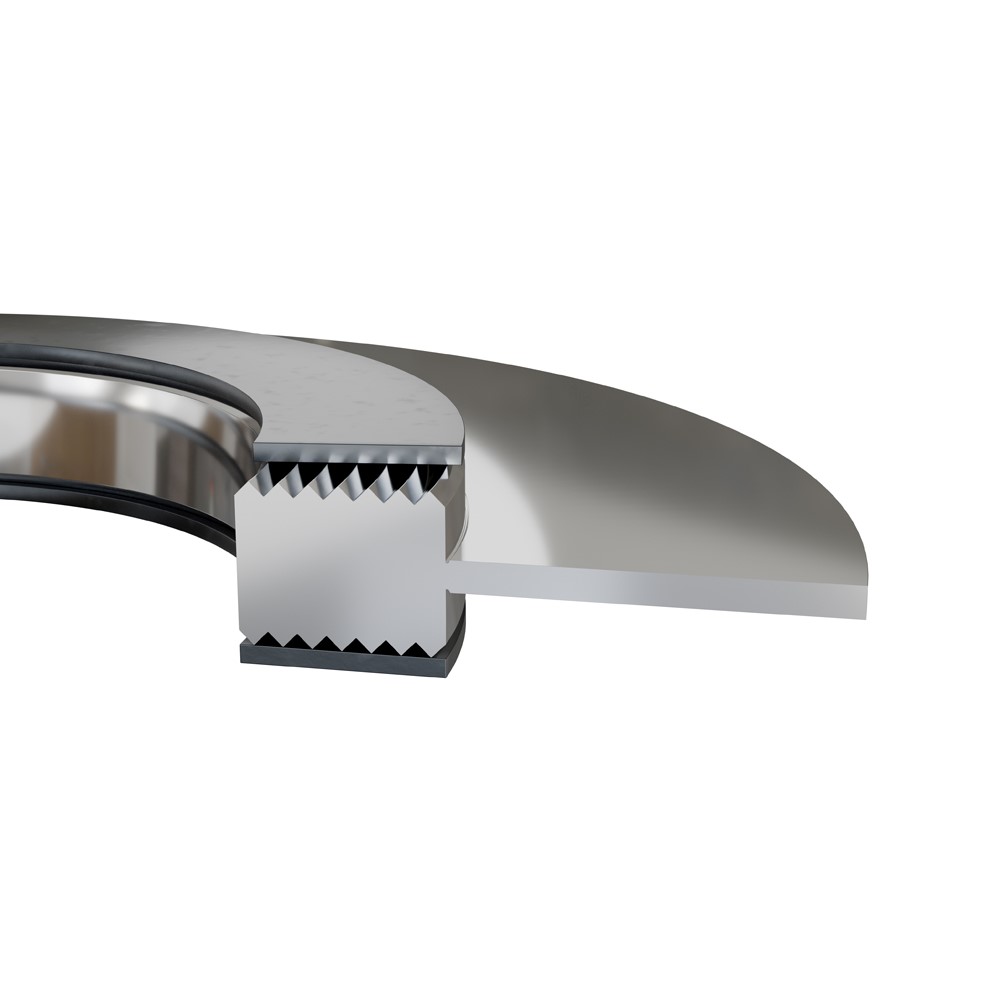

Fabriqués avec un noyau métallique rainuré et recouverts sur les deux faces d’une fine couche de matériau compressible (graphite, PTFE ou mica), les joints Camprofile Planisteel garantissent des performances élevées dans des conditions de service sévères. Les rainures concentriques favorisent l’étanchéité même avec de faibles charges de serrage, tandis que le matériau de recouvrement s’adapte parfaitement aux irrégularités des surfaces de bride.

Ils sont particulièrement adaptés aux installations industrielles fonctionnant à hautes pressions et températures, telles que les raffineries, les centrales électriques et les usines chimiques. Les joints peuvent être fabriqués conformément aux principales normes internationales ou avec des profils personnalisés.





Normes de référence :



• ASME B16.20
  Metallic Gaskets for Pipe Flanges – Ring-Joint, Spiral-Wound, and Jacketed
  Comprend également des spécifications pour les joints camprofile, en particulier lorsqu’ils sont utilisés avec des brides ASME B16.5 ou B16.47.

• EN 1514-6
  Flanges and their joints – Dimensions of gaskets for PN-designated flanges – Part 6: Covered serrated metal gaskets
  Norme européenne définissant les dimensions des joints camprofile (avec revêtement) pour brides selon EN (PN 6–400).

• EN 12560-6
  Variante applicable aux brides définies selon DIN/EN, équivalente sur le plan fonctionnel à l’EN 1514-6.



Types spéciaux de Camprofile :



• Convexe
  Les joints Camprofile Convex sont constitués d’un noyau métallique à profil convexe, usiné avec des rainures concentriques sur les deux faces d’étanchéité. Cette géométrie assure une excellente répartition des charges et une résistance mécanique élevée, tout en réduisant au minimum le risque d’endommagement des surfaces de bride. Les Camprofile Convex peuvent être équipés de tout type de filler.

• Camprofile sans filler
  Les joints Camprofile sans filler sont un type spécial conçu pour les applications où l’utilisation de matériaux de recouvrement souples ou de fillers n’est pas possible, par exemple en présence de fluides oxydants ou à des températures extrêmes.



Matériaux de recouvrement (fillers) :



• Graphite expansé
  • Résistant jusqu’à env. 550 °C sur brides RF de ligne et jusqu’à 650 °C sur brides LMF et LTG
  • Excellente résistance chimique (sauf contre les agents fortement oxydants)
  • Grande conformabilité
  • Certifié pour faibles émissions fugitives

• PTFE (Polytétrafluoroéthylène)
  • Résistant jusqu’à env. 260 °C
  • Excellente résistance chimique (quasi universelle)

• Mica
  • Résistant jusqu’à env. 1000 °C
  • Utilisé dans des applications à haute température et avec fluides oxydants

• Vermiculite
  • Résistant jusqu’à env. 1000 °C
  • Utilisé dans des applications à haute température et avec fluides oxydants



---
