Juntas Camprofile Planisteel

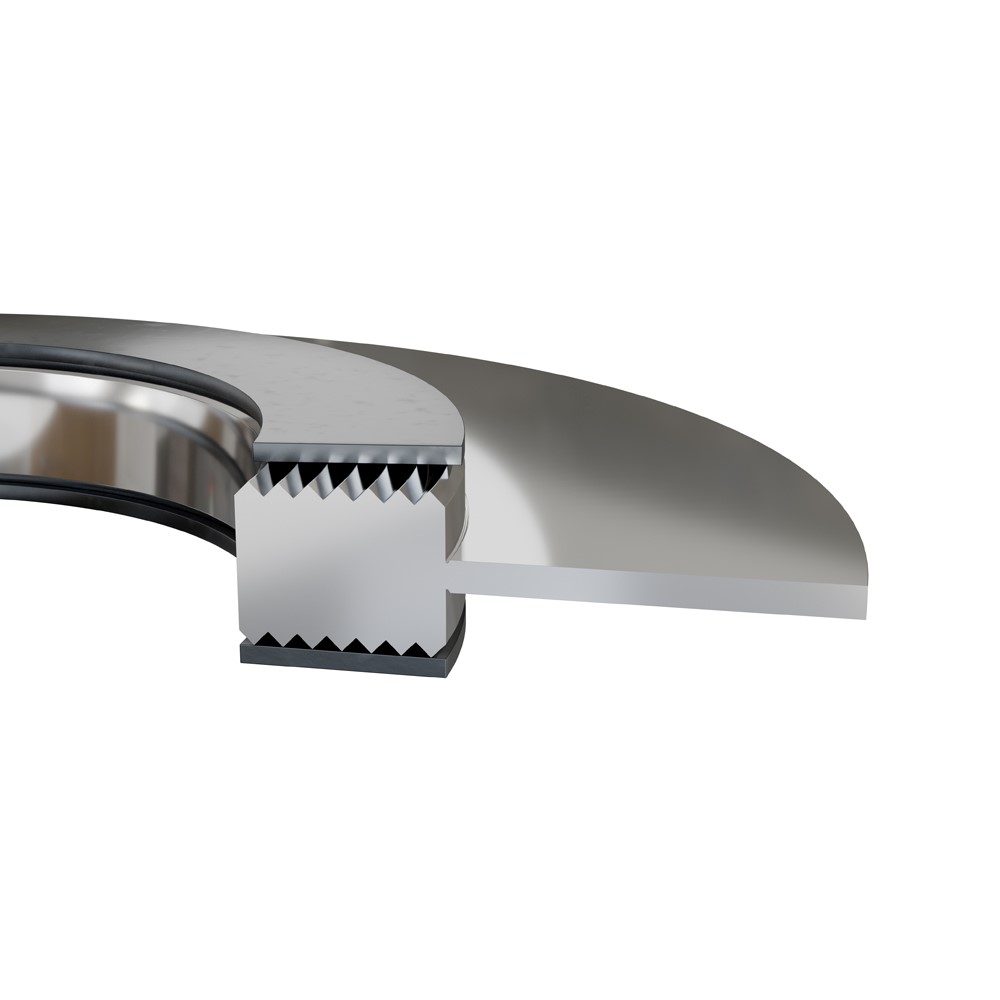

Fabricadas con un núcleo metálico ranurado y recubiertas en ambos lados con una fina capa de material compresible (grafito, PTFE o mica), las juntas Camprofile Planisteel garantizan un alto rendimiento en condiciones de servicio severas. Las ranuras concéntricas favorecen la estanqueidad incluso con bajas cargas de apriete, mientras que el material de recubrimiento se adapta perfectamente a las irregularidades de las superficies de las bridas.

Son particularmente adecuadas para instalaciones industriales que operan a altas presiones y temperaturas, como refinerías, centrales eléctricas y plantas químicas. Las juntas pueden fabricarse de acuerdo con las principales normas internacionales o con perfiles personalizados.

Normas de referencia:

• ASME B16.20
  Metallic Gaskets for Pipe Flanges – Ring-Joint, Spiral-Wound, and Jacketed
  Incluye especificaciones también para juntas camprofile, especialmente cuando se utilizan con bridas ASME B16.5 o B16.47.

• EN 1514-6
  Flanges and their joints – Dimensions of gaskets for PN-designated flanges – Part 6: Covered serrated metal gaskets
  Norma europea que define las dimensiones de las juntas camprofile (con recubrimiento) para bridas según EN (PN 6–400).

• EN 12560-6
  Variante aplicable a las bridas definidas según DIN/EN, funcionalmente equivalente a EN 1514-6.

Tipos especiales de Camprofile:

• Convexa
  Las juntas Camprofile Convex están formadas por un núcleo metálico con perfil convexo, mecanizado con ranuras concéntricas en ambas caras de sellado. Esta geometría garantiza una excelente distribución de carga y alta resistencia mecánica, minimizando el riesgo de daños en las superficies de sellado de la brida. Las Camprofile Convex pueden equiparse con cualquier tipo de filler.

• Camprofile sin filler
  Las juntas Camprofile sin filler son un tipo especial desarrollado para aplicaciones en las que no es posible utilizar materiales de recubrimiento blandos o fillers, como en presencia de fluidos oxidantes o en condiciones de temperatura extrema.

Materiales de recubrimiento (fillers):

• Grafito expandido
  • Resistente hasta aprox. 550 °C en bridas RF de línea y hasta 650 °C en bridas LMF y LTG
  • Excelente resistencia química (excepto contra agentes fuertemente oxidantes)
  • Gran conformabilidad
  • Certificado para bajas emisiones fugitivas

• PTFE (Politetrafluoroetileno)
  • Resistente hasta aprox. 260 °C
  • Excelente resistencia química (casi universal)

• Mica
  • Resistente hasta aprox. 1000 °C
  • Utilizada en aplicaciones de alta temperatura y con fluidos oxidantes

• Vermiculita
  • Resistente hasta aprox. 1000 °C
  • Utilizada en aplicaciones de alta temperatura y con fluidos oxidantes
