Guarnizioni Tri-Clamp

Focus sulle guarnizioni SICHEM® SEAL e le Tri-Clamp connection

Le guarnizioni SICHEM® SEAL sono specifiche per le Tri-Clamp, che sono connessioni largamente utilizzate nelle linee di processo dove è fondamentale garantire pulizia, sicurezza alimentare e rapidità di intervento. Il loro principio è semplice ma estremamente efficace: due ferrule con bordo sagomato vengono accoppiate frontalmente e unite tramite un morsetto che mantiene in posizione la guarnizione e assicura la tenuta. Questo sistema elimina la necessità di bulloni, filettature o superfici meccaniche soggette a contaminazione, permettendo un montaggio e uno smontaggio veloce anche durante le operazioni di manutenzione ordinaria. La finitura interna lucidata e priva di spigoli minimizza la formazione di residui e biofilm, rendendo le Tri-Clamp ideali per impianti che prevedono lavaggi frequenti, sanificazione in place e sterilizzazione in autoclave.

Le guarnizioni SICHEM® SEAL sono progettare per garantire tutti i requisiti di queste connessioni.

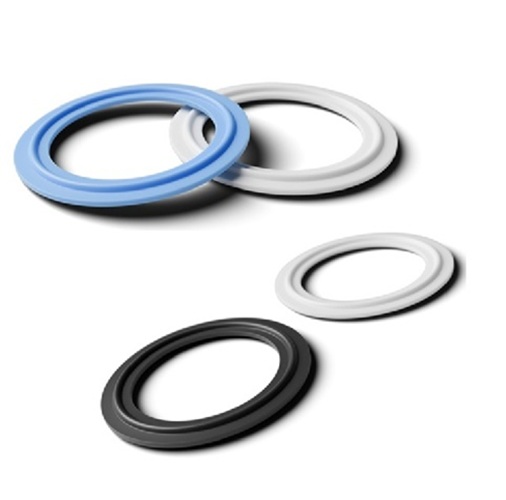

Sichem Seal Tri-Clamp



Guarnizioni SICHEM ® SEAL per TRI-CLAMP



Le guarnizioni SICHEM® SEAL sono specificamente progettate per le applicazioni sulle connessioni TRI-CLAMP, largamente diffuse nell’industria farmaceutica e alimentare.

Le giunzioni TRI-CLAMP rappresentano uno standard consolidato dove siano richieste superfici conformi a elevati criteri di igiene e compatibilità con protocolli CIP - Cleaning In Place - e SIP - Sterilization In Place.

La loro diffusione è favorita dalla disponibilità di misure che coprono l’intero range tipico di tubazioni di processo, e dalla conformità a standard internazionali come ISO 2852 Stainless steel clamp pipe couplings for the food, chemical and pharmaceutical industries , DIN 32676 Tri-clamp fittings – hygienic connections, SMS 3019 Sanitary Fittings and Connections e ASME BPE Bioprocessing Equipment, che ne garantiscono intercambiabilità e continuità con impianti già esistenti.

Le Tri-Clamp Connection offrono numerosi vantaggi pratici: permettono di ridurre i tempi di fermo impianto, non presentano sporgenze o organi di serraggio che possano trattenere sporco, consentono la sostituzione immediata della guarnizione e non richiedono utensili speciali per le operazioni ordinarie.

Le guarnizioni svolgono un ruolo cruciale in queste applicazioni e grazie alla loro versatilità, le guarnizioni Tri-Clamp Sichem® Seal rappresentano una soluzione efficace sia per gli impianti nuovi, sia per l’ammodernamento di linee esistenti, consentendo la rapida riconfigurazione dei percorsi di processo senza interventi invasivi.



Le guarnizioni Sichem® Seal sono:



  • Progettate per un ampio intervallo di temperature, da condizioni criogeniche fino a +260°C.
  • Realizzate in PTFE modificato con filler speciali, per elevate proprietà meccaniche, minima estrusione e ridotto cold flow, con resistenza a quasi tutti gli agenti chimici.
  • Idonee all’utilizzo con tutte le tipologie di fluidi nei settori alimentare, farmaceutico e chimico.
  • Garantiscono stabilità dimensionale e tenuta anche sotto elevate pressioni e temperature, mantenendo le prestazioni per numerosi cicli di processo, pulizia e sterilizzazione.
  • Conformi ai principali standard e requisiti certificativi.



Le guarnizioni Sichem® Seal sono disponibili nelle seguenti varianti di materiali:



    • PSW: Basato su PTFE vergine di qualità premium, medical grade in accordo con USP Classe VI. Disponibile anche con inserto in diversi elastomeri.
    • PSB: PTFE Modificato rinforzato microstrutturato, riempito con microsfere cave di vetro. L'omogenea distribuzione delle microsfere offre densità uniforme e alta adattabilità.
    • PSG: Miscela speciale di PTFE e acciaio inossidabile 316 passivato. Specificamente progettato per applicazioni a vapore.



Sono disponibili anche guarnizioni Sichem® Seal per raccordi a vite secondo DIN 11851 Hygienic screw pipe couplings for food and chemical industries e SMS 1149
Dairy screw couplings, oltre a guarnizioni per connessioni a flangia secondo DIN 11853 e DIN 11864 (disponibili su richiesta).

Accoppiamenti sanitari a vite sono utilizzati negli impianti dell’industria alimentare (in particolare lattiero-casearia), costituiti da ghiera filettata, parte maschio, parte femmina e guarnizione, progettati per permettere connessioni igieniche, smontabili e facilmente pulibili su tubazioni e apparecchiature di processo.
