Juntas Camprofile Planisteel

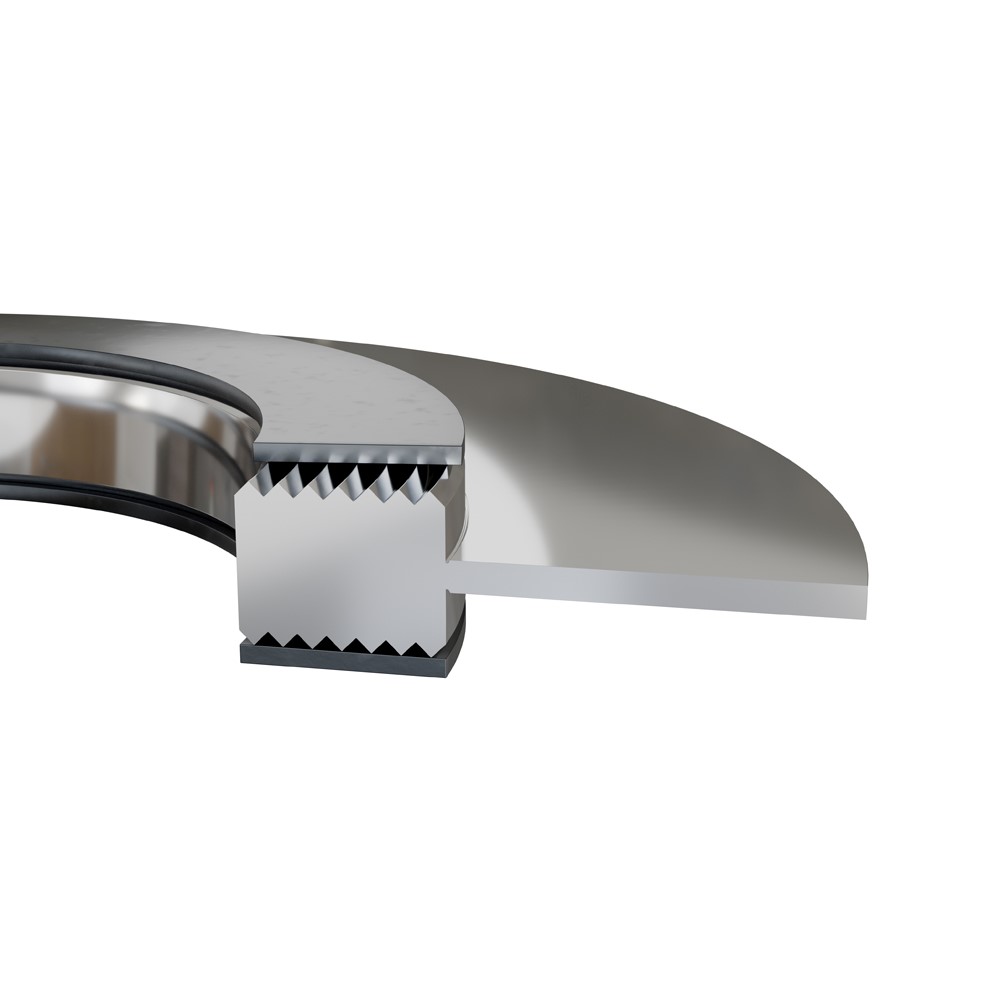

Fabricadas com um núcleo metálico ranhurado e revestidas em ambos os lados com uma fina camada de material compressível (grafite, PTFE ou mica), as juntas Camprofile Planisteel garantem alto desempenho em condições de serviço severas. As ranhuras concêntricas favorecem a estanqueidade mesmo com baixas cargas de aperto, enquanto o material de revestimento se adapta perfeitamente às irregularidades das superfícies das flanges.

São particularmente indicadas para instalações industriais que operam em altas pressões e temperaturas, como refinarias, centrais elétricas e unidades químicas. As juntas podem ser produzidas de acordo com as principais normas internacionais ou com perfis personalizados.

Normas de referência:

• ASME B16.20
  Metallic Gaskets for Pipe Flanges – Ring-Joint, Spiral-Wound, and Jacketed
  Inclui especificações também para juntas camprofile, especialmente quando utilizadas com flanges ASME B16.5 ou B16.47.

• EN 1514-6
  Flanges and their joints – Dimensions of gaskets for PN-designated flanges – Part 6: Covered serrated metal gaskets
  Norma europeia que define as dimensões das juntas camprofile (com revestimento) para flanges segundo EN (PN 6–400).

• EN 12560-6
  Variante aplicável às flanges definidas segundo DIN/EN, funcionalmente equivalente à EN 1514-6.

Tipos especiais de Camprofile:

• Convexa
  As juntas Camprofile Convex são constituídas por um núcleo metálico com perfil convexo, usinado com ranhuras concêntricas em ambas as faces de vedação. Esta geometria garante excelente distribuição de carga e elevada resistência mecânica, minimizando o risco de danos nas superfícies de vedação da flange. As Camprofile Convex podem ser equipadas com qualquer tipo de filler.

• Camprofile sem filler
  As juntas Camprofile sem filler são um tipo especial desenvolvido para aplicações em que não é possível utilizar materiais de revestimento macios ou fillers, como na presença de fluidos oxidantes ou em condições de temperatura extrema.

Materiais de revestimento (fillers):

• Grafite expandido
  • Resistente até aprox. 550 °C em flanges RF de linha e até 650 °C em flanges LMF e LTG
  • Excelente resistência química (exceto contra agentes fortemente oxidantes)
  • Grande conformabilidade
  • Certificado para baixas emissões fugitivas

• PTFE (Politetrafluoretileno)
  • Resistente até aprox. 260 °C
  • Excelente resistência química (quase universal)

• Mica
  • Resistente até aprox. 1000 °C
  • Utilizada em aplicações de alta temperatura e com fluidos oxidantes

• Vermiculita
  • Resistente até aprox. 1000 °C
  • Utilizada em aplicações de alta temperatura e com fluidos oxidantes
