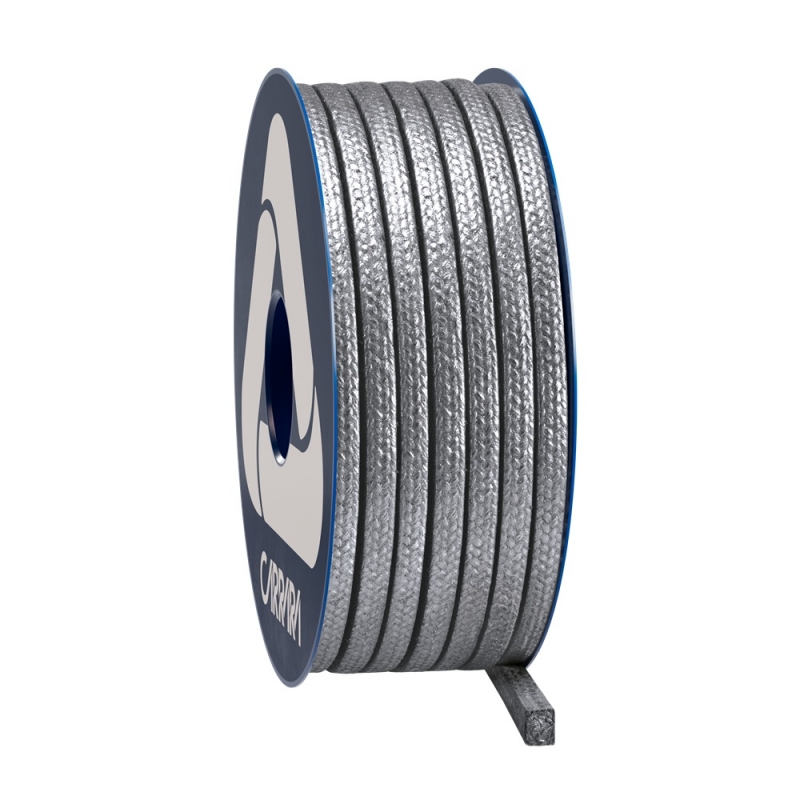

Baderna Grafite GR8807 INCOBRAID®

Composizione

filato di grafite P.A.N.

rinforzo con microfilamenti di nickel-alloy discontinuo

impregnazione con grafite colloidale

inibitore di corrosione inorganico

Caratteristiche

La baderna in grafite per valvole industriali GR8807 INCOBRAID® è realizzata con filati di carbonio PAN discontinuo a fibra lunga, rinforzati con micro-filamenti metallici discontinui. Gli anelli di tenuta in grafite grazie alla impregnazione speciale, che è realizzata in tre fasi, sul singolo filato, durante la trecciatura e sul corpo baderna con una miscela ricca di inibitore di corrosione inorganico e grafite colloidale presentano grande elasticità. GR8807 INCOBRAID®, la baderna speciale che mostra uno straordinario ritorno elastico e una eccellente resistenza alla estrusione, è stata progettata per le valvole H.P. / H.T. a frequente movimentazione in servizio vapore, idrocarburi e prodotti chimici.

Applicazioni

GR8807 INCOBRAID® rappresenta un materiale d'eccellenza per la tenuta su valvole ad alta temperatura e alta pressione in ambito industriale. Nello specifico, il suo utilizzo è particolarmente indicato in centrali elettriche, raffinerie e impianti petrolchimici, dove la presenza di condizioni estreme richiede materiali in grado di garantire prestazioni superiori. La baderna in grafite si caratterizza per la sua buona elasticità, che le consente di adattarsi alle variazioni di pressione e temperatura a cui viene sottoposta nel corso del tempo, senza compromettere la tenuta del sistema.

Baderna Grafite GR8807 INCOBRAID®
  P bar Ibf/in2 Vm/S f/pm pH T°C T°F
300 4500 1 200 0 ÷ 14 -100 ÷ 450 / 650 -150 ÷ 840 / 1200
80 1200 2 300
  • Non utilizzare il prodotto ai valori massimi di temperatura e pressione associati senza prima consultare il produttore

  • La temperatura di picco può essere sostenuta per brevi esposizioni

  • Con agenti debolmente ossidanti e aria calda la temperatura deve essere limitata a 450 °C

  • Con Vapore e fluidi non ossidanti la temperatura deve essere limitata a 650 °C

  • La grafite e il carbonio non possono essere impiegati con agenti ossidanti

size mm size inch kg/box lbs/box mt/box ft/box mt/kg ft/lbs
3,0 1/8 1,0 2,2 85,5 280,4 85,5 127,3
4,0 - 1,0 2,2 48,1 157,7 48,1 71,6
5,0 3/16 1,0 2,2 30,8 100,9 30,8 45,8
6,0 - 2,5 5,5 53,4 175,3 21,4 31,8
6,5 1/4 2,5 5,5 45,5 149,3 18,2 27,1
8,0 5/16 2,5 5,5 30,0 98,6 12,0 17,9
9,5 3/8 2,5 5,5 21,3 69,9 8,5 12,7
10,0 - 2,5 5,5 19,2 63,1 7,7 11,5
11,0 7/16 2,5 5,5 15,9 52,1 6,4 9,5
12,0 - 2,5 5,5 13,4 43,8 5,3 8,0
12,7 1/2 2,5 5,5 11,9 39,1 4,8 7,1
14,0 9/16 5,0 11,0 19,6 64,4 3,9 5,8
16,0 5/8 5,0 11,0 15,0 49,3 3,0 4,5
17,5 11/16 5,0 11,0 12,6 41,2 2,5 3,7
18,0 - 5,0 11,0 11,9 38,9 2,4 3,5
19,0 3/4 5,0 11,0 10,7 35,0 2,1 3,2
22,0 7/8 5,0 11,0 7,9 26,1 1,6 2,4
25,5 1 5,0 11,0 5,9 19,4 1,2 1,8
  • I pesi al metro e quello della confezione possono presentare una tolleranza +/- 10 %. Sono disponibili on demand dimensioni e confezioni customizzate.
