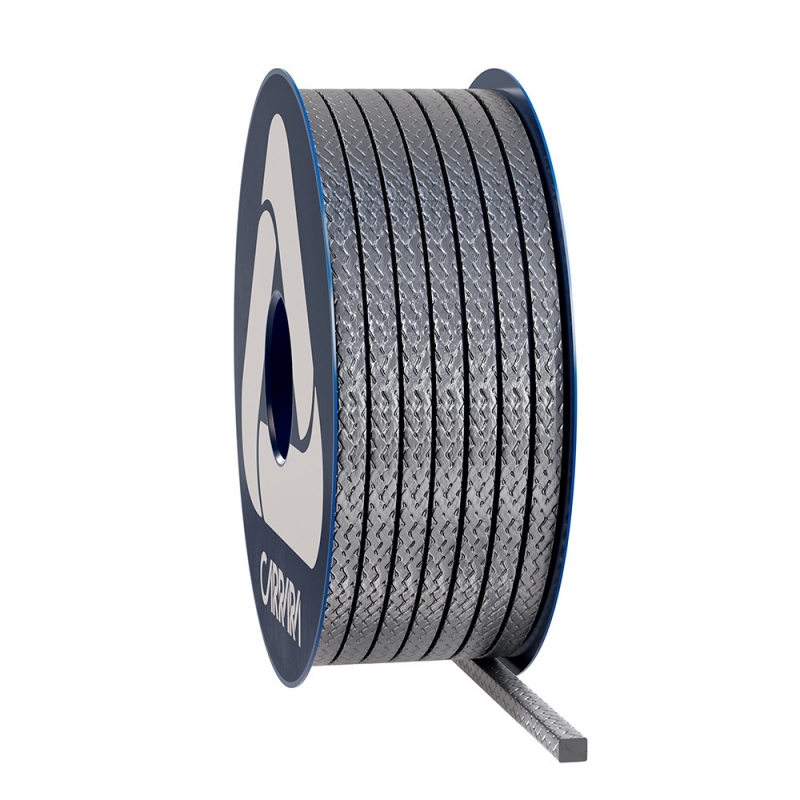

Baderna grafite espansa GR80SGR

Composizione

La treccia GR80SGR per la realizzazione di anelli di tenuta in grafite per valvole è costituita da trefoli di grafite espansa Valvograph caratterizzati da uno speciale rinforzo. La Baderna in grafite espansa GR80SGR garantisce una bassissima perdita di peso in esercizio ad alta temperatura, incontrando i requisiti EN14772 - sezione 6.7, offrendo inoltre un basso coefficiente di attrito. GR80SGR, certificata Low Emission TA LUFT VDI2440, mantiene le sue proprietà elastiche e le sue prestazioni di tenuta nel tempo senza necessità di riserraggi.

Caratteristiche

La treccia in grafite minerale espansa Valvograph GR80SGR Evolution è dotata di uno speciale rinforzo in Inconel® e impregnata con compound a base di grafite e componenti speciali

Applicazioni

Baderna specifica per Valvole Industriali Low Emission e per quelle con servizio ad alta pressione e temperatura. È impiegabile anche nei contesti dinamici reciprocativi.

Baderna grafite espansa GR80SGR
  P bar Ibf/in2 Vm/S f/pm pH T°C T°F
500 7500 1 200 0 ÷ 14 -200 ÷ 450 / 650 -330 ÷ 840 / 1200
100 1500 2 300
  • Non utilizzare il prodotto ai valori massimi di temperatura e pressione associati senza prima consultare il produttore

  • La temperatura di picco può essere sostenuta per brevi esposizioni

  • Con agenti debolmente ossidanti e aria calda la temperatura deve essere limitata a 450 °C

  • Con Vapore e fluidi non ossidanti la temperatura deve essere limitata a 650 °C

  • La grafite e il carbonio non possono essere impiegati con agenti ossidanti

sezione mm sezione inch kg/box lbs/box mt/box ft/box mt/kg ft/lbs
3 1/8 1 2.2 85.5 280.4 85.5 127.3
4 - 1 2.2 48.1 157.7 48.1 71.6
5 3/16 1 2.2 30.8 100.9 30.8 45.8
6 - 2.5 5.5 53.4 175.3 21.4 31.8
6.5 1/4 2.5 5.5 45.5 149.3 18.2 27.1
8 5/16 2.5 5.5 30 98.6 12 17.9
9.5 3/8 2.5 5.5 21.3 69.9 8.5 12.7
10 - 2.5 5.5 19.2 63.1 7.7 11.5
11 7/16 2.5 5.5 15.9 52.1 6.4 9.5
12 - 2.5 5.5 13.4 43.8 5.3 8
12.7 1/2 2.5 5.5 11.9 39.1 4.8 7.1
14 9/16 5 11 19.6 64.4 3.9 5.8
16 5/8 5 11 15 49.3 3 4.5
17.5 11/16 5 11 12.6 41.2 2.5 3.7
18 - 5 11 11.9 38.9 2.4 3.5
19 3/4 5 11 10.7 35 2.1 3.2
22 7/8 5 11 7.9 26.1 1.6 2.4
25.5 1 5 11 5.9 19.4 1.2 1.8
  • I pesi al metro e quello della confezione possono presentare una tolleranza +/- 10 %. Sono disponibili on demand dimensioni e confezioni customizzate.
