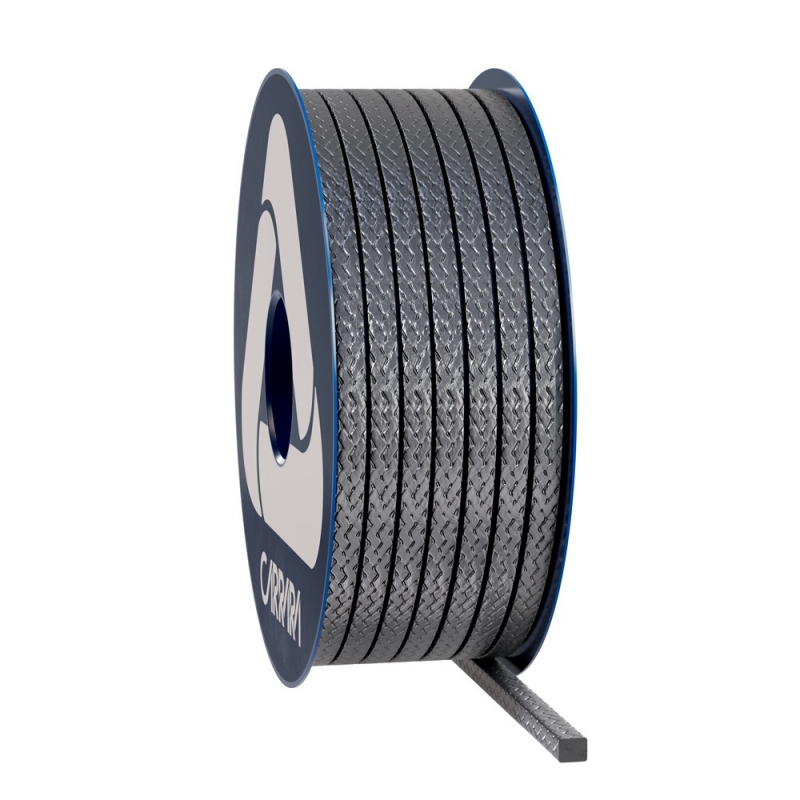

Tresse Graphite GR8048

Composition

Graphite pur minéral expansé

Poudre de graphite

Inhibiteur de corrosion inorganique

Caractéristiques

La tresse GR8048 est la solution idéale pour assurer une étanchéité maximale des vannes et des pompes industrielles, grâce à la combinaison de fibres de carbone et de fils de graphite minéral expansé. La solution spéciale à base de poudre de graphite pur et d'inhibiteur de corrosion appliquée sur le garnissage réduit au minimum les émissions fugitives, augmentant ainsi le niveau d'étanchéité. La tresse GR8048 est hautement élastique et fiable à haute température, et grâce aux fils de graphite avec des fibres de carbone PAN continues aux coins, elle offre une grande résistance contre l'extrusion et l'usure. Facile à installer, la tresse GR8048 est la solution idéale pour l'ètanchéité de multiples applications industrielles.

Applications

La tresse en graphite modèle GR8048 est extrêmement polyvalente grâce aux doubles fils. Elle peut être appliquée indifféremment aussi bien en services statiques à haute température et pression qu'en services dynamiques dont celui des souffleurs de suie et ceux à huile diathermique. La garniture en graphite modèle GR8048 peut être utilisée avec tous les fluides non oxydants et compatible avec le graphite.

Tresse Graphite GR8048
  P bar Ibf/in2 Vm/S f/pm pH T°C T°F
300 4500 1 200 0 ÷ 14 -100 ÷ 450 / 650 -150 ÷ 840 / 1200
10 150 2 400
10 150 15 3000
  • N'utilisez jamais le produit à la température et à la pression maximales associées. Consultez le fabricant pour plus d'informations.

  • La température maximale peut être maintenue pour de courtes expositions

  • Avec des agents faiblement oxydants et de l'air chaud, la température doit être limitée à 450 ° C

  • Avec la vapeur et les fluides non oxydants, la température doit être limitée à 650 ° C

  • Le graphite et le carbone ne peuvent pas être utilisés avec des fluides oxydants

sezione mm sezione inch kg/box lbs/box mt/box ft/box mt/kg ft/lbs
3 1/8" 1 2.2 100.0 328.1 100.0 149.0
4 - 1 2.2 50.0 164.0 50.0 74.5
5 3/16" 1 2.2 33.3 109.3 33.3 49.6
6 - 2.5 5.5 62.5 205.1 25.0 37.2
6.5 1/4" 2.5 5.5 50.0 164.0 20.0 29.8
8 5/16" 2.5 5.5 35.7 117.1 14.3 21.3
9.5 3/8" 2.5 5.5 25.0 82.0 10.0 14.9
10 - 2.5 5.5 20.8 68.2 8.3 12.4
11 7/16" 2.5 5.5 19.2 63.0 7.7 11.4
12 - 2.5 5.5 15.6 51.2 6.3 9.3
12.7 1/2" 2.5 5.5 13.9 45.6 5.6 8.3
14 9/16" 5 11 22.7 74.5 4.5 6.8
16 5/8" 5 11 17.9 58.7 3.6 5.3
17.5 - 5 11 14.5 47.6 2.9 4.3
18 11/16" 5 11 12.5 41.0 2.5 3.7
19 3/4" 5 11 11.2 36.7 2.2 3.3
22 7/8" 5 11 7.9 25.9 1.6 2.4
25.5 1" 5 11 7.7 25.3 1.5 2.3
  • Le poids au mètre et le poids de l'emballage peuvent avoir une tolérance de +/- 10%. D'autres tailles et emballages sont disponibles sur demande.
