Focus sur les joints SICHEM® SEAL et les connexions Tri-Clamp

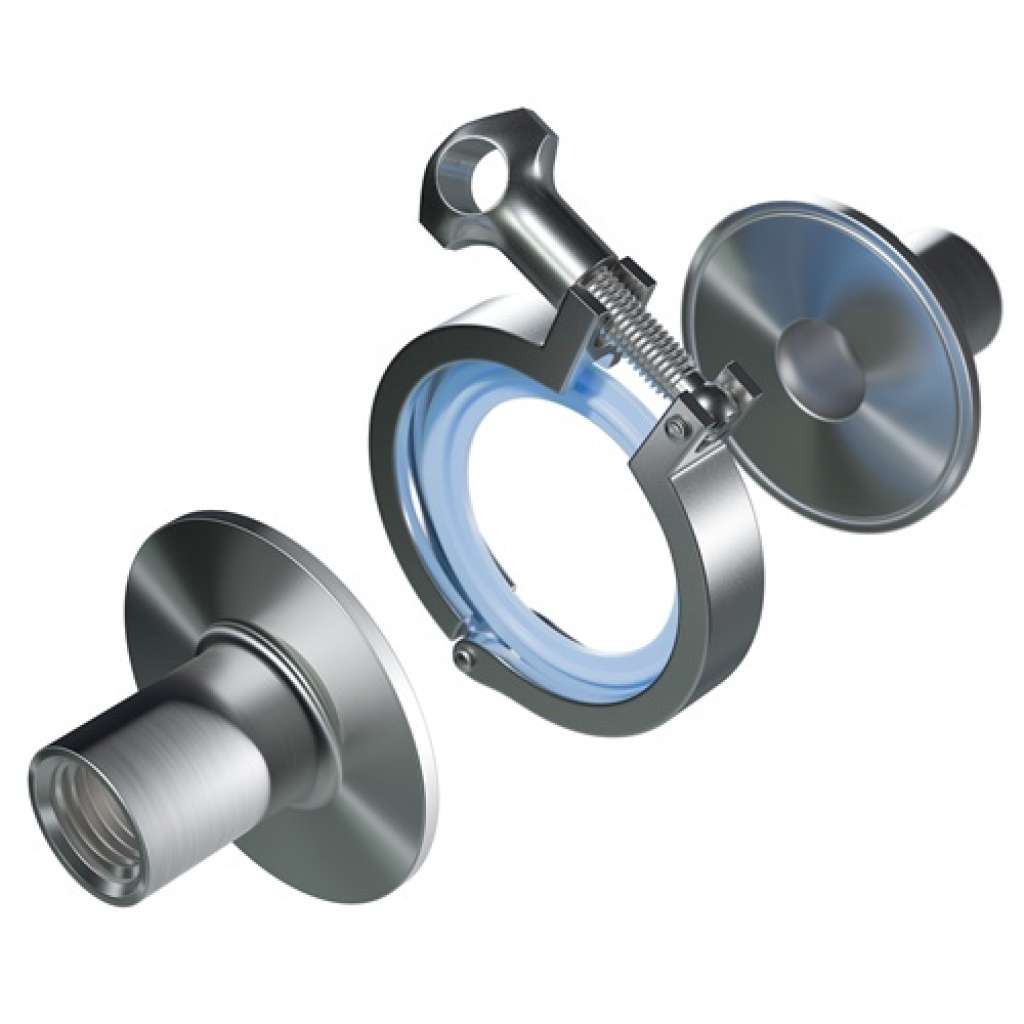

Les joints SICHEM® SEAL sont spécialement conçus pour les connexionss Tri-Clamp, largement utilisés dans les lignes de process où la propreté, la sécurité alimentaire et la rapidité d’intervention sont essentielles. Leur principe est simple mais extrêmement efficace: deux ferrules à bord profilé sont assemblées face à face et maintenues par une pince qui garde le joint en position et assure l’étanchéité.
Ce système élimine la nécessité de boulons, filetages ou surfaces mécaniques sujettes à la contamination, permettant un montage et un démontage rapides même lors des opérations de maintenance courante.
La finition interne polie et sans arêtes réduit la formation de résidus et de biofilm, rendant les connexions Tri-Clamp idéaux pour les installations nécessitant des lavages fréquents, le nettoyage en place ou la stérilisation en autoclave.

Les joints SICHEM® SEAL sont conçus pour répondre à toutes les exigences de ces connexions.

Sichem Seal Tri-Clamp

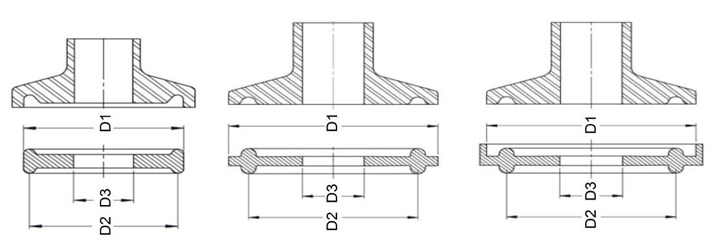

Dimensions - TRI-CLAMP SICHEM ® SEAL

Tri-Clamp Sichem Seal

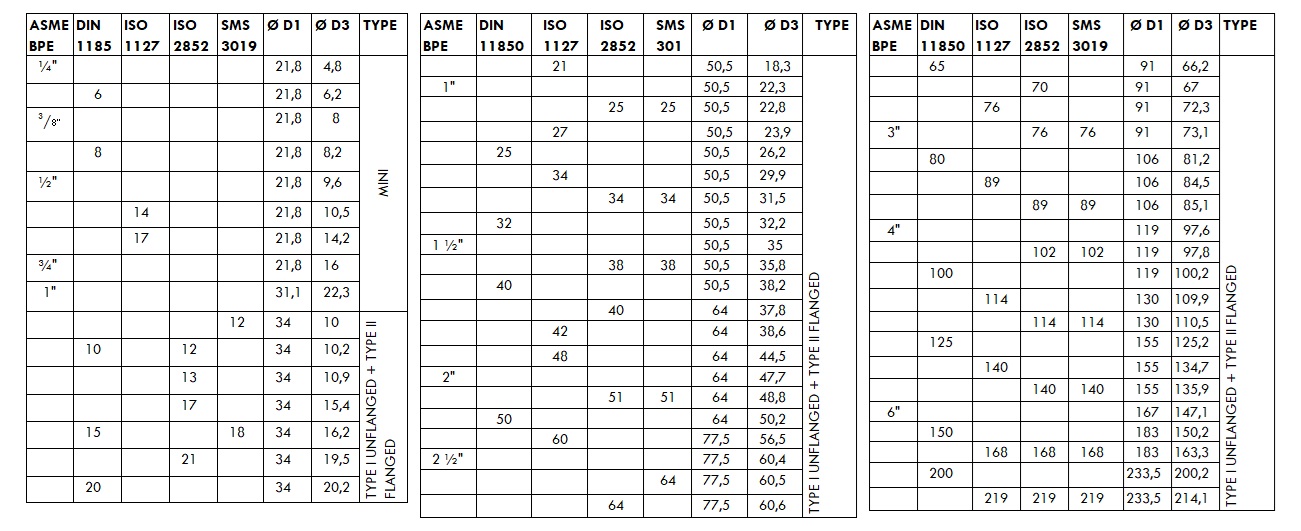

Tri-Clamp Sichem seal Dimensions



Joints SICHEM® SEAL pour TRI-CLAMP



Les joints SICHEM® SEAL sont spécialement conçus pour les applications sur les connexions TRI-CLAMP, largement utilisées dans les industries pharmaceutique et alimentaire.

Les connexions TRI-CLAMP constituent une norme établie lorsque des surfaces doivent répondre à des critères élevés d’hygiène et être compatibles avec les protocoles CIP – Cleaning In Place – et SIP – Sterilization In Place.

Leur diffusion est favorisée par la disponibilité de dimensions couvrant toute la gamme typique des conduites de process, ainsi que par leur conformité à des normes internationales telles que ISO 2852 Stainless steel clamp pipe couplings for the food, chemical and pharmaceutical industries, DIN 32676 Tri-clamp fittings – hygienic connections, SMS 3019 Sanitary Fittings and Connections et ASME BPE Bioprocessing Equipment, garantissant leur interchangeabilité et leur compatibilité avec les installations existantes.

Les connexions Tri-Clamp offrent de nombreux avantages pratiques: réduction des temps d’arrêt, absence de saillies ou d’éléments de serrage pouvant retenir des impuretés, remplacement immédiat du joint, et aucune nécessité d’outils spéciaux pour les opérations courantes.

Les joints jouent un rôle essentiel dans ces applications et, grâce à leur polyvalence, les joints Tri-Clamp SICHEM® SEAL représentent une solution efficace aussi bien pour les nouvelles installations que pour la modernisation de lignes existantes, permettant une reconfiguration rapide des circuits de process sans interventions invasives.



Les joints Sichem® Seal sont:



  • Conçus pour une large plage de températures, allant des conditions cryogéniques jusqu’à +260°C.

  • Réalisés en PTFE modifié avec des charges spéciales, garantissant des propriétés mécaniques élevées, une extrusion minimale, un cold flow réduit, et une résistance à presque tous les agents chimiques.

  • Adaptés à tous les types de fluides dans les secteurs alimentaire, pharmaceutique et chimique.

  • Capables d’assurer une stabilité dimensionnelle et une étanchéité même sous hautes pressions et températures, en maintenant leurs performances durant de nombreux cycles de procédé, de nettoyage et de stérilisation.

  • Conformes aux principales normes et exigences de certification.



Les joints Sichem® Seal sont disponibles dans les variantes de matériaux suivantes:



      • PSW: À base de PTFE vierge de qualité premium, grade médical selon USP Classe VI. Disponible également avec insert en différents élastomères.

      • PSB: PTFE modifié renforcé microstructuré, rempli de microsphères de verre creuses. Leur distribution homogène assure une densité uniforme et une grande adaptabilité.

      • PSG: Mélange spécial de PTFE et d’acier inoxydable 316 passivé. Spécifiquement conçu pour les applications vapeur.



Des joints Sichem® Seal sont également disponibles pour raccords vissés selon DIN 11851 – Raccords hygiéniques vissés pour industries alimentaire et chimique et SMS 1149 – Raccords laitiers vissés, ainsi que pour connexions à brides selon DIN 11853 et DIN 11864 (disponibles sur demande).

Les raccords sanitaires vissés sont utilisés dans les installations de l’industrie alimentaire (notamment laitière). Ils se composent d’un écrou fileté, d’une partie mâle, d’une partie femelle et d’un joint, conçus pour offrir des connexions hygiéniques, démontables et facilement nettoyables sur les tuyauteries et équipements de procédé.
