Juntas Tri-Clamp

Enfoque en las juntas SICHEM® SEAL y las conexiones Tri-Clamp

Las juntas SICHEM® SEAL están diseñadas específicamente para las conexiones Tri-Clamp, ampliamente utilizadas en líneas de proceso donde son fundamentales la limpieza, la seguridad alimentaria y la rapidez de intervención. Su principio es simple pero extremadamente eficaz: dos ferrules con borde perfilado se acoplan frontalmente y se unen mediante una abrazadera que mantiene la junta en posición y garantiza la estanqueidad.
Este sistema elimina la necesidad de pernos, roscas o superficies mecánicas susceptibles de contaminación, permitiendo un montaje y desmontaje rápido incluso durante las operaciones de mantenimiento ordinario.
El acabado interno pulido y sin aristas minimiza la formación de residuos y biofilm, lo que hace que las conexiones Tri-Clamp sean ideales para instalaciones que requieren lavados frecuentes, limpieza CIP o esterilización en autoclave.

Las juntas SICHEM® SEAL están diseñadas para cumplir todos los requisitos de estas conexiones.

Sichem Seal Tri-Clamp

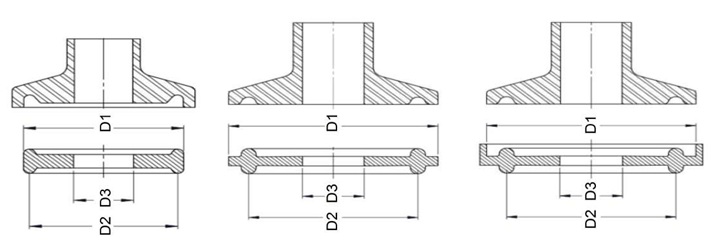

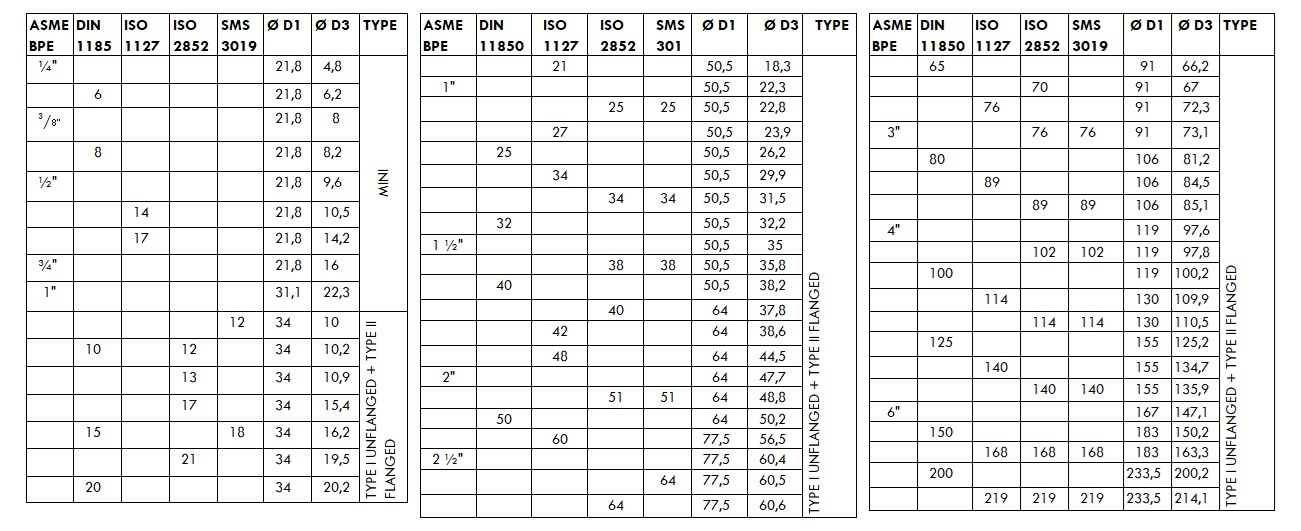

Dimensiones – TRI-CLAMP SICHEM® Seal

Tri-Clamp Sichem sealTri-Clamp Sichem Seal



Juntas SICHEM® SEAL para TRI-CLAMP



Las juntas SICHEM® SEAL están específicamente diseñadas para aplicaciones en conexiones TRI-CLAMP, ampliamente utilizadas en las industrias farmacéutica y alimentaria.

Las conexiones TRI-CLAMP representan un estándar consolidado cuando se requieren superficies conformes a altos criterios de higiene y compatibles con los protocolos CIP – Cleaning In Place – y SIP – Sterilization In Place.

Su amplia difusión se debe a la disponibilidad de tamaños que cubren todo el rango típico de tuberías de proceso y al cumplimiento de normas internacionales como ISO 2852 Stainless steel clamp pipe couplings for the food, chemical and pharmaceutical industries, DIN 32676 Tri-clamp fittings – hygienic connections, SMS 3019 Sanitary Fittings and Connections y ASME BPE Bioprocessing Equipment, garantizando la intercambiabilidad y la continuidad con instalaciones ya existentes.

Las conexiones Tri-Clamp ofrecen numerosas ventajas prácticas: reducen los tiempos de parada, no presentan salientes ni elementos de apriete que puedan retener suciedad, permiten la sustitución inmediata de la junta y no requieren herramientas especiales para las operaciones habituales.

Las juntas desempeñan un papel crucial en estas aplicaciones y, gracias a su versatilidad, las juntas Tri-Clamp SICHEM® SEAL representan una solución eficaz tanto para nuevas instalaciones como para la modernización de líneas existentes, permitiendo una rápida reconfiguración de los circuitos de proceso sin intervenciones invasivas.



Las juntas Sichem® Seal son:



  • Diseñadas para un amplio rango de temperaturas, desde condiciones criogénicas hasta +260°C.

  • Fabricadas en PTFE modificado con cargas especiales, garantizando altas propiedades mecánicas, mínima extrusión, reducido cold flow y resistencia a casi todos los agentes químicos.

  • Apta para todo tipo de fluidos en los sectores alimentario, farmacéutico y químico.

  • Capaces de asegurar estabilidad dimensional y estanqueidad incluso bajo altas presiones y temperaturas, manteniendo su rendimiento durante numerosos ciclos de proceso, limpieza y esterilización.

  • Conformes con los principales estándares y requisitos de certificación.



Las juntas Sichem® Seal están disponibles en las siguientes variantes de materiales:



    • PSW: Basado en PTFE virgen de calidad premium, grado médico según USP Clase VI. Disponible también con inserto en varios elastómeros.

    • PSB: PTFE modificado reforzado microestructurado, cargado con microesferas huecas de vidrio. Su distribución homogénea garantiza densidad uniforme y gran adaptabilidad.

    • PSG: Mezcla especial de PTFE y acero inoxidable 316 pasivado. Diseñado específicamente para aplicaciones con vapor.



También están disponibles juntas Sichem® Seal para conexiones roscadas según DIN 11851 – Hygienic screw pipe couplings for food and chemical industries y SMS 1149 – Dairy screw couplings, además de juntas para conexiones bridadas según DIN 11853 y DIN 11864 (disponibles bajo solicitud).

Los acoplamientos sanitarios roscados se utilizan en instalaciones de la industria alimentaria (especialmente lácteas). Están formados por tuerca roscada, parte macho, parte hembra y junta, diseñados para permitir conexiones higiénicas, desmontables y fácilmente limpiables en tuberías y equipos de proceso.
