Ventajas principales de los MBC – Misalignment Ball Connectors
Ajuste angular del desalineamiento hasta ±10° (20° de desalineamiento total compensable)
Diseños personalizables para aplicaciones específicas
La libertad de rotación facilita la alineación de los orificios de los pernos para una inserción rápida
Sellado RTJ de las bridas de conexión
Sistema avanzado de wiper seal que protege la zona de sellado metálico contra contaminantes externos
Resistente a altas cargas ejercidas sobre las bridas durante las operaciones de apertura de la línea con paso de fluido
Cumplimiento de las normas ASME
Disponible en todos los tamaños y clases de presión ASME o en diseños personalizados

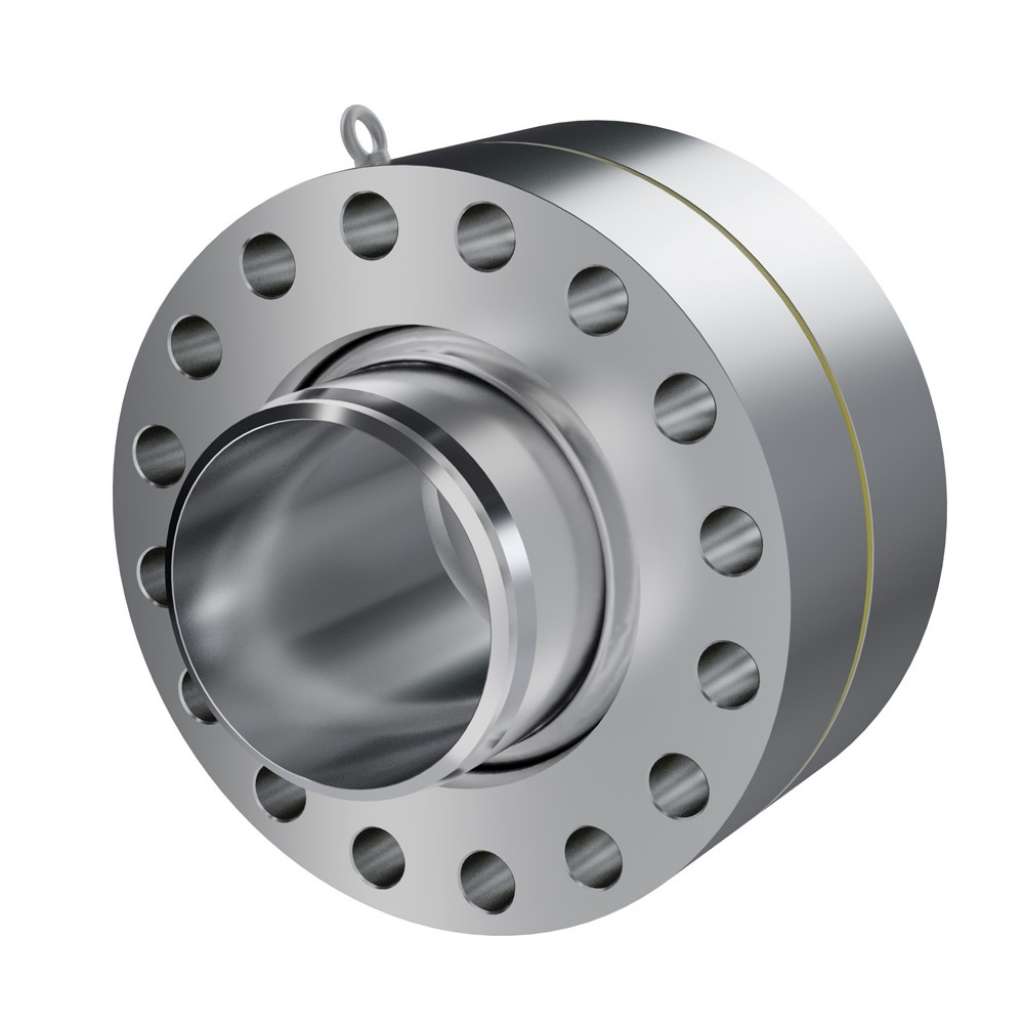

El MBC – Misalignment Ball Connector es una junta innovadora diseñada para sistemas de tuberías y conducciones en los que es necesario compensar desalineamientos entre los tramos de línea.
Gracias a su sellado hermético, el MBC reduce drásticamente el tiempo de instalación de las conexiones, especialmente en entornos submarinos, garantizando al mismo tiempo un rendimiento y una versatilidad superiores en comparación con las uniones soldadas o las bridas convencionales.
Aunque fue desarrollado principalmente para aplicaciones submarinas, el MBC también constituye una solución fiable para instalaciones en superficie, allí donde el desalineamiento de las tuberías pueda comprometer la correcta ejecución de la junta.

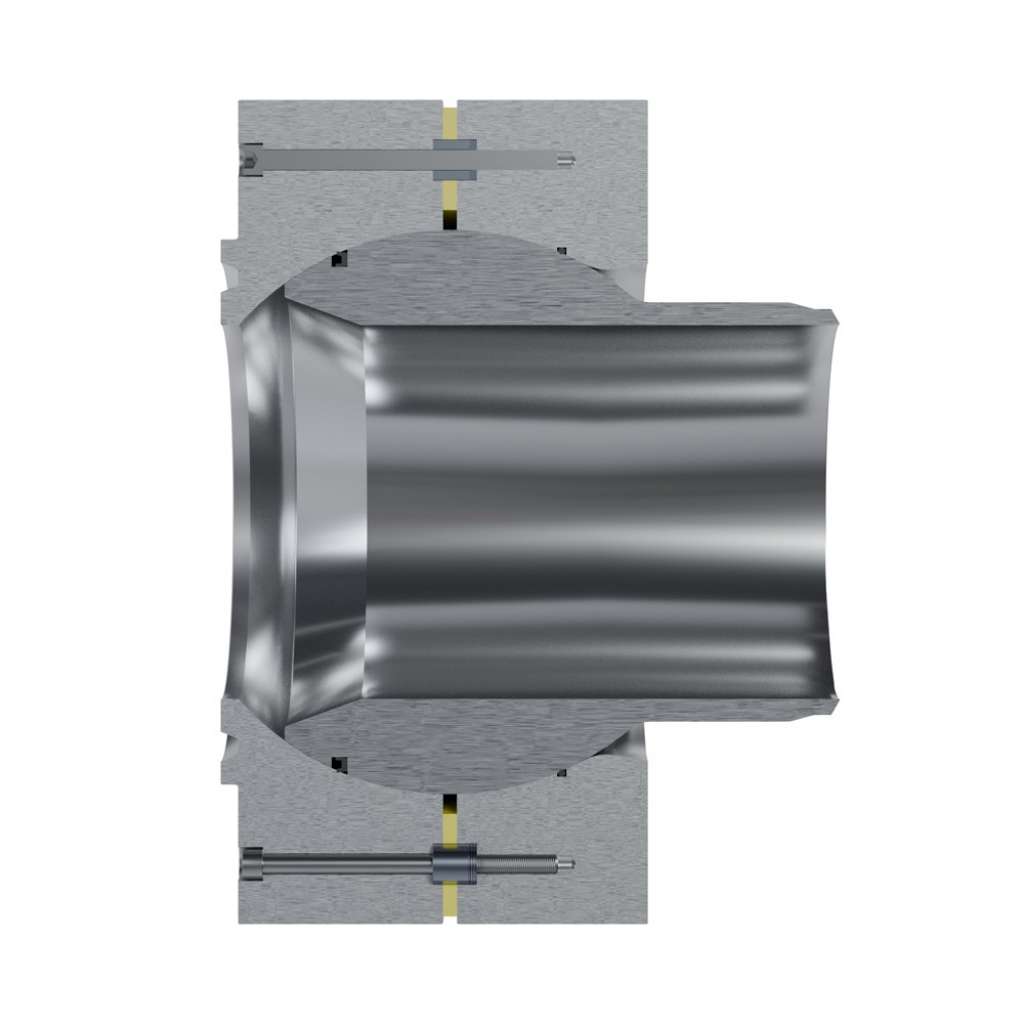

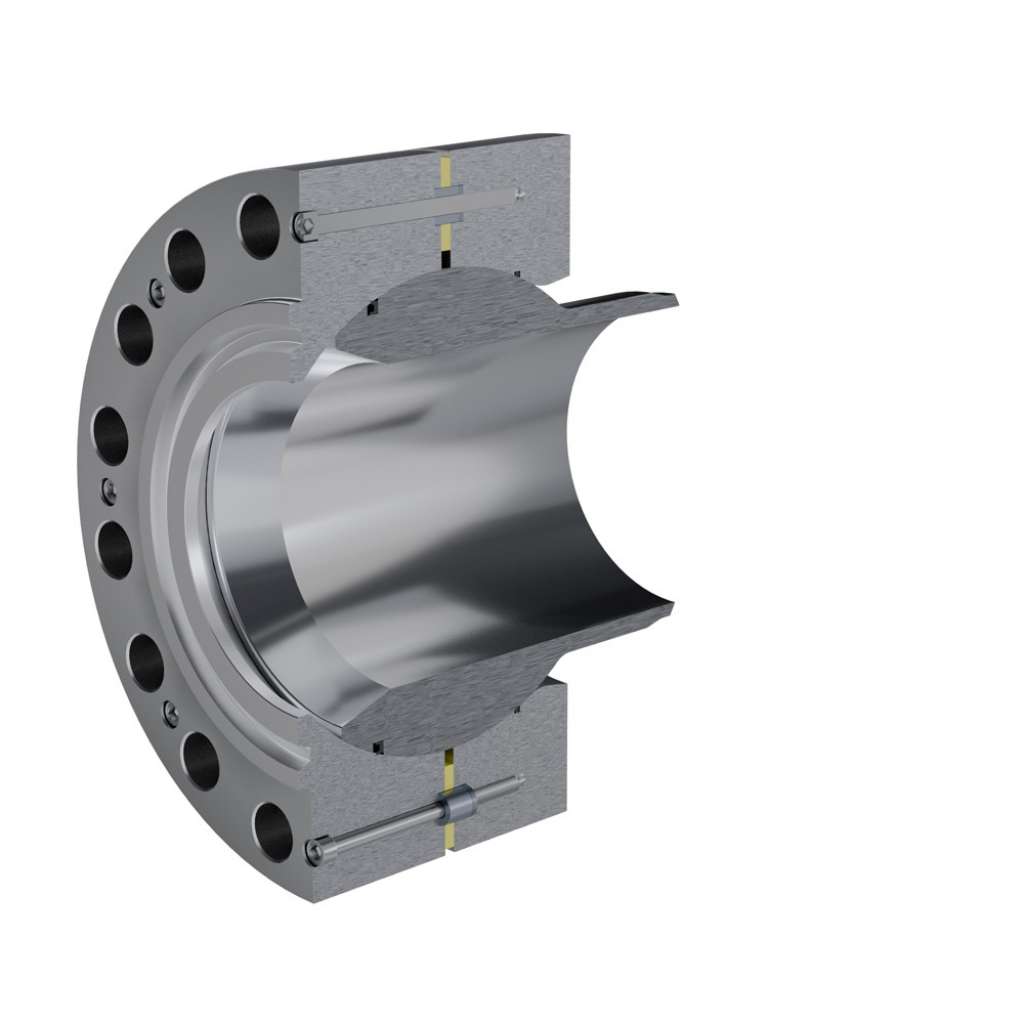

El diseño de rótula esférica con sellado metal-metal en la brida RTJ permite absorber hasta ±10° de desalineamiento en cualquier plano axial respecto al eje de la tubería (20° en total), sin comprometer la capacidad de sellado.
El apriete de los pernos bloquea el elemento esférico en el alojamiento de la brida, transformando el conjunto en una conexión rígida, estática y completamente estanca.
La conexión está diseñada conforme a los criterios de sellado ASME para bridas RTJ (ring-joint) y garantiza:
Sellado constante a cualquier ángulo de desalineamiento dentro del rango permitido
Resistencia a las cargas de flexión externas durante la operación
Fiabilidad a las máximas presiones de operación
Parámetros de diseño de los MBC – Misalignment Ball Connector
Tamaño nominal (NPS): cualquier tamaño conforme a la API Specification 5L, independientemente del espesor y de la calidad del material
Servicio:
Estándar (petróleo crudo, gas natural, hidrocarburos, agua, inyección química, etc.)
Sour (sulfuro de hidrógeno, dióxido de carbono, etc.)
Presión nominal de diseño y dimensiones: según normas ASME, MSS o API aplicables
Rango de temperatura de diseño: de –5 °C a +120 °C
Especificaciones de materiales de los MBC – Misalignment Ball Connector
Brida RTJ, cuerpo de retención y esfera: aceros forjados normalizados ASTM A694 o según especificación del cliente
Juntas RTJ: acero inoxidable SS316 o según especificación del cliente
Espárragos y tuercas: ASTM A193 B7 (espárragos) y ASTM A194 2H (tuercas hexagonales), con protección anticorrosión o según especificación del cliente
Revestimiento externo: según especificación del cliente
Última edición de las normas aplicables a los MBC – Misalignment Ball Connector
ASME BPVC Sezione V – Nondestructive Examination
ASME BPVC Sezione VIII Divisione 1 e 2
ASME B16.5 & B16.47 – Pipe Flanges and Flanged Fittings
ASME B31.4 – Pipeline Transportation Systems for Liquid Hydrocarbons and Other Liquids
API SPEC 5L – Specification for Line Pipe
API SPEC 6A – Specification for Wellhead and Christmas Tree Equipment
API SPEC 6H – Specification on End Closures, Connectors, and Swivels
MSS SP-44 – Steel Pipeline Flanges
ASME B18.2.1 – Square and Hex Bolts and Screws (Inch Series)
ASME B16.20 – Metallic Gaskets for Pipe Flanges (Ring Joint, Spiral Wound, Jacketed)
NACE MR0175 – Sulfide Stress Cracking Resistant Metallic Materials for Oilfield Equipment
