Juntas Tri-Clamp

Foco nas juntas SICHEM® SEAL e nas conexões Tri-Clamp

As juntas SICHEM® SEAL são específicas para conexões Tri-Clamp, amplamente utilizadas em linhas de processo onde limpeza, segurança alimentar e rapidez de intervenção são fundamentais. O seu princípio é simples, mas extremamente eficaz: duas ferrules com borda perfilada são acopladas frontalmente e unidas por uma braçadeira que mantém a junta no lugar e garante a vedação.
Este sistema elimina a necessidade de parafusos, roscas ou superfícies mecânicas sujeitas à contaminação, permitindo montagem e desmontagem rápidas mesmo durante operações de manutenção de rotina.
O acabamento interno polido e sem cantos minimiza a formação de resíduos e biofilme, tornando as conexões Tri-Clamp ideais para instalações que exigem lavagens frequentes, limpeza CIP e esterilização em autoclave.

As juntas SICHEM® SEAL são projetadas para atender a todos os requisitos dessas conexões.

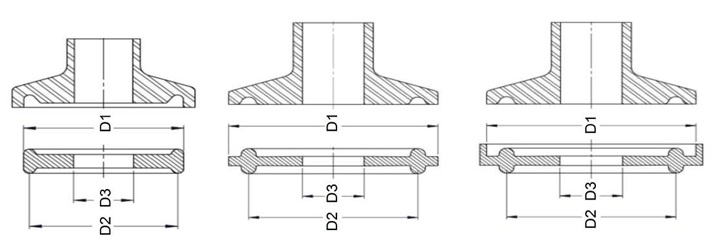

Sichem Seal Tri-Clamp

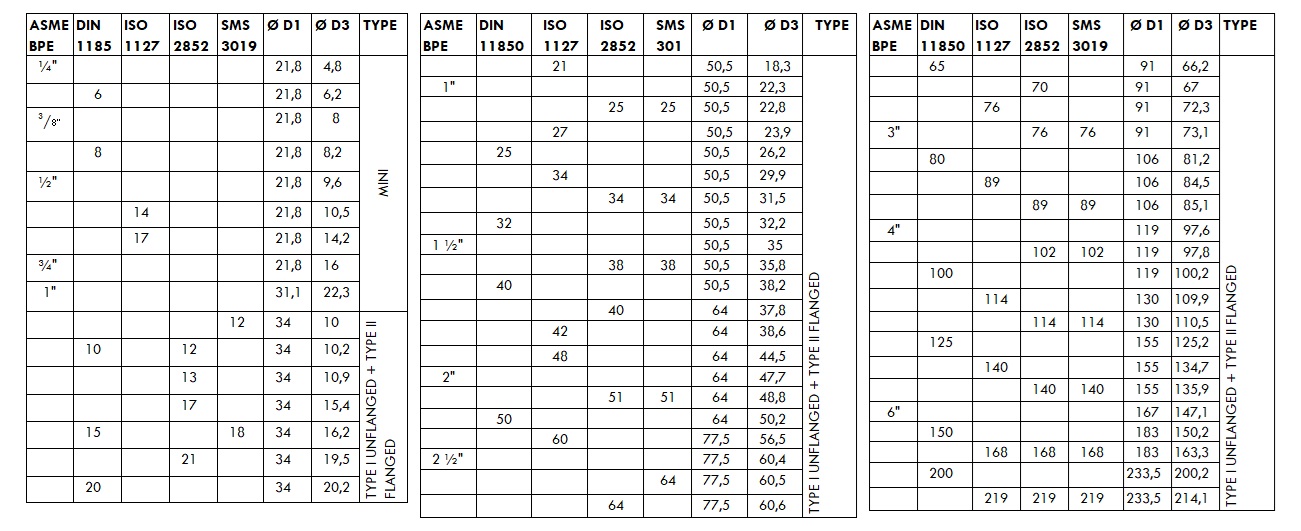

Dimensões – TRI-CLAMP SICHEM® Seal

Tri-Clamp Sichem SealTri-Clamp Sichem Seal Dimensions



Juntas SICHEM® SEAL para TRI-CLAMP



As juntas SICHEM® SEAL são especificamente projetadas para aplicações em conexões TRI-CLAMP, amplamente utilizadas nas indústrias farmacêutica e alimentar.

As conexões TRI-CLAMP representam um padrão consolidado quando são necessárias superfícies que atendam a elevados critérios de higiene e compatibilidade com os protocolos CIP – Cleaning In Place – e SIP – Sterilization In Place.

A sua ampla utilização é favorecida pela disponibilidade de tamanhos que cobrem toda a faixa típica de tubulações de processo e pela conformidade com normas internacionais como ISO 2852 Stainless steel clamp pipe couplings for the food, chemical and pharmaceutical industries, DIN 32676 Tri-clamp fittings – hygienic connections, SMS 3019 Sanitary Fittings and Connections e ASME BPE Bioprocessing Equipment, garantindo intercambiabilidade e continuidade com instalações já existentes.

As conexões Tri-Clamp oferecem diversos benefícios práticos: reduzem os tempos de paragem, não possuem saliências ou elementos de aperto que possam acumular sujidade, permitem a substituição imediata da junta e não exigem ferramentas especiais para operações de rotina.

As juntas desempenham um papel crucial nessas aplicações e, graças à sua versatilidade, as juntas Tri-Clamp SICHEM® SEAL representam uma solução eficaz tanto para novos sistemas quanto para a modernização de linhas existentes, permitindo rápida reconfiguração dos circuitos de processo sem intervenções invasivas.



As juntas Sichem® Seal são:



  • Projetadas para uma ampla faixa de temperaturas, desde condições criogénicas até +260°C.

  • Fabricadas em PTFE modificado com cargas especiais, garantindo elevadas propriedades mecânicas, mínima extrusão, reduzido cold flow e resistência a praticamente todos os agentes químicos.

  • Adequadas para todos os tipos de fluidos nos setores alimentar, farmacêutico e químico.

  • Capazes de garantir estabilidade dimensional e vedação mesmo sob altas pressões e temperaturas, mantendo o desempenho por numerosos ciclos de processo, limpeza e esterilização.

  • Conformes às principais normas e requisitos de certificação.



As juntas Sichem® Seal estão disponíveis nas seguintes variantes de materiais:



    • PSW: Baseado em PTFE virgem de qualidade premium, grau médico conforme USP Classe VI. Disponível também com inserto em vários elastômeros.

    • PSB: PTFE modificado reforçado microestruturado, preenchido com microesferas ocas de vidro. A sua distribuição homogênea proporciona densidade uniforme e alta adaptabilidade.

    • PSG: Mistura especial de PTFE e aço inoxidável 316 passivado. Projetado especificamente para aplicações a vapor.



Também estão disponíveis juntas Sichem® Seal para uniões roscadas segundo DIN 11851 – Higienic screw pipe couplings for food and chemical industries e SMS 1149 – Dairy screw couplings, além de juntas para conexões flangeadas segundo DIN 11853 e DIN 11864 (disponíveis sob consulta).

As uniões sanitárias roscadas são utilizadas em instalações da indústria alimentar (especialmente de laticínios), compostas por porca roscada, parte macho, parte fêmea e junta, projetadas para permitir conexões higiénicas, desmontáveis e de fácil limpeza em tubagens e equipamentos de processo.
