Características

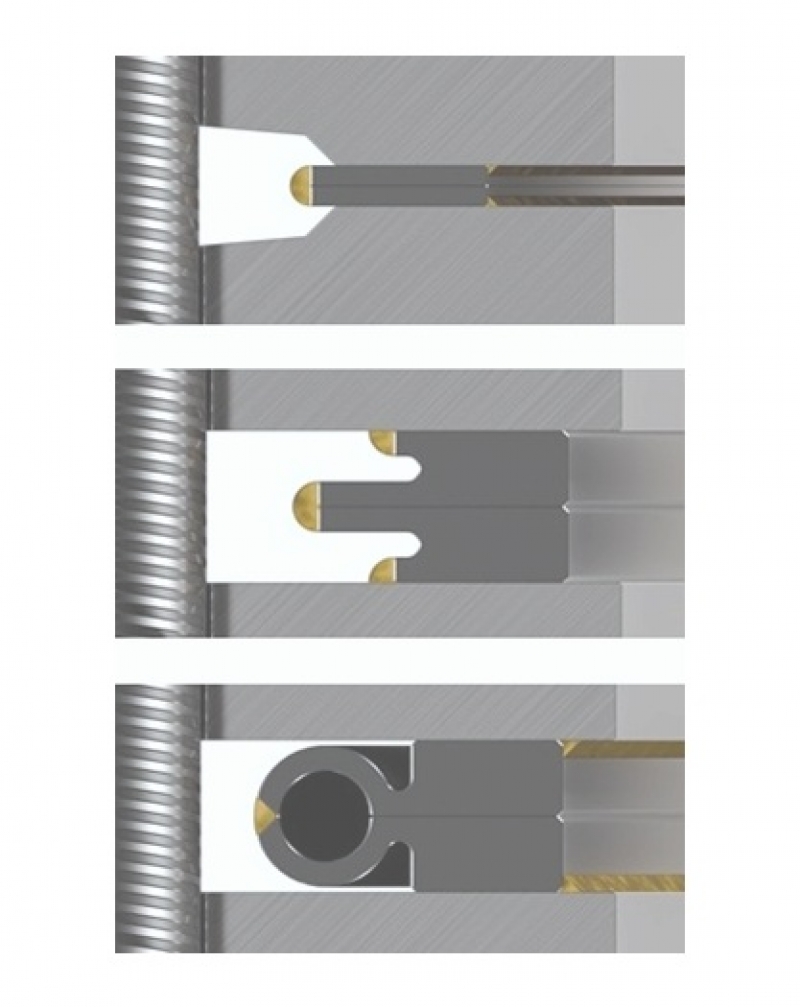

Una junta de anillo soldado, comúnmente conocida también como lip seal weld ring gasket, está compuesta por un par de anillos metálicos. Cada anillo se suelda inicialmente a la superficie de la brida. Durante el montaje de la unión, los dos anillos se sueldan entre sí a lo largo del borde exterior, completando así la estanqueidad.
| Código | Descripción |
|---|---|
 |

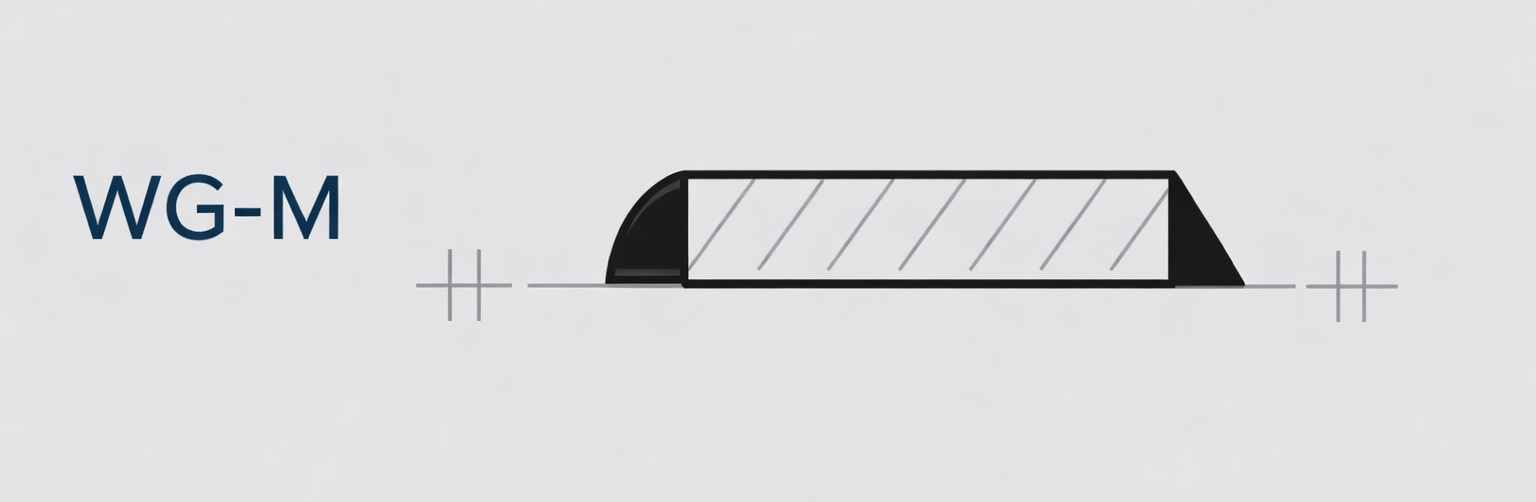

Solución básica para aplicaciones en las que el espacio entre bridas es limitado. |
|
Espesor típico: 4 mm - Nº de re-soldaduras: hasta 5 - Compensación radial: 0,3 mm |
|
 |

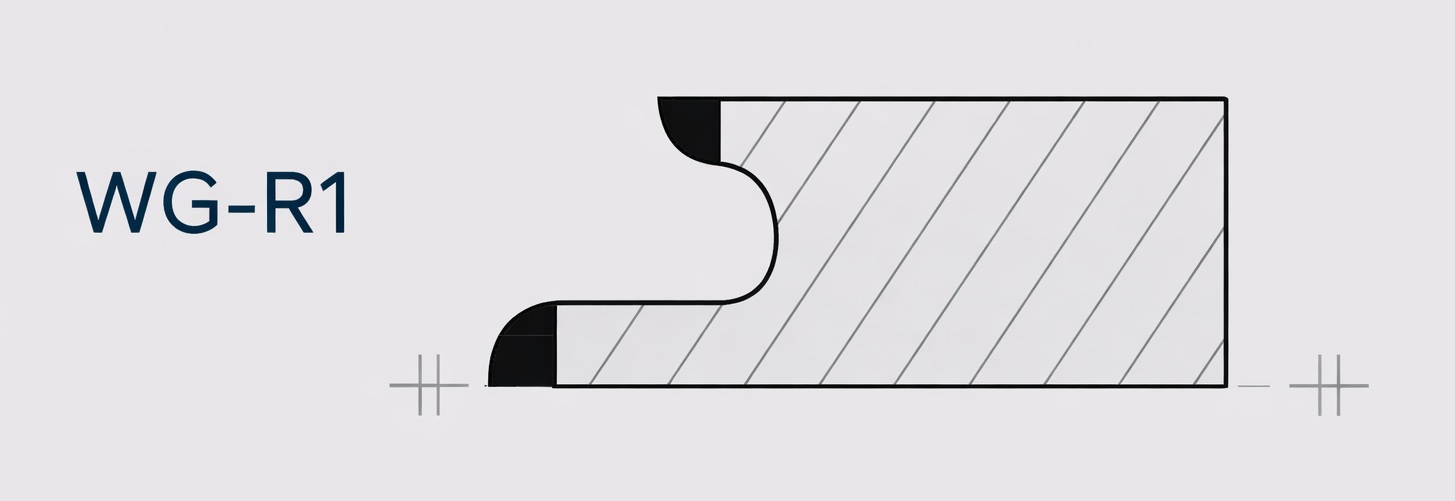

Similar al tipo WG-M, pero con la posibilidad de cordones de soldadura tanto externos como internos, lo que facilita considerablemente la instalación (*). |
|
Espesor típico: 15 mm - Nº de re-soldaduras: hasta 5 - Compensación radial: 0,1 mm |
|
 |

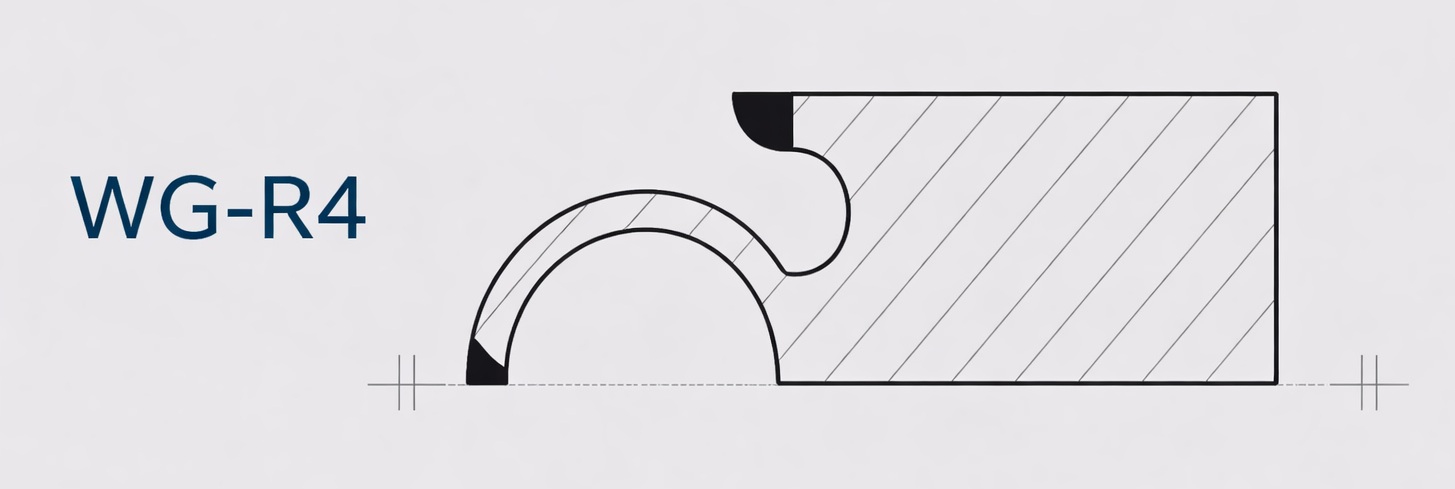

Solución avanzada de estanqueidad con anillo soldado de labio hueco, recomendada especialmente para uniones de gran diámetro. Ofrece una mayor resistencia a choques térmicos y de presión en comparación con los modelos WG-M y WG-R1. Capaz de compensar elevadas dilataciones diferenciales axiales y radiales; extremadamente resistente a choques térmicos y de presión. |
|
Espesor típico: 20 mm - Nº de re-soldaduras: de 2 a 4 - Compensación radial: 5 mm |
|
(*) En conformidad con la DIN 2695:2002 para bridas DIN.
Todos los anillos soldados pueden fabricarse según el plano del cliente.
Aplicaciones
Estas juntas de anillo soldado representan una solución permanente de estanqueidad metálica, utilizada en aplicaciones en las que la fiabilidad del sellado es esencial y la necesidad de desmontaje de la unión es limitada. Las soldaduras asociadas a este tipo de junta son soldaduras de estanqueidad y no estructurales, ya que su función es exclusivamente garantizar la continuidad de la barrera de estanqueidad, y no contribuir a la resistencia mecánica de la conexión.
