Guardian Basic set isolamento flange

Guardian Basic IPT

Il set isolante per flange Guardian Basic IPT utilizza come elemento di tenuta e isolamento elettrico il Planiflon™ B13, un PTFE modificato e bi-direzionalmente orientato. Questa particolare configurazione riduce in modo significativo gli effetti di rilassamento e scorrimento viscoso tipici delle guarnizioni in PTFE, garantendo così un’elevata affidabilità anche nelle applicazioni più severe.

Planiflon™ B13 è adatto per flange RF e FF e offre una compatibilità chimica molto estesa, coprendo l’intero intervallo di pH da 0 a 14, fatta eccezione per alcuni fluidi specifici non compatibili con il filler.

Il kit Guardian Basic IPT può essere impiegato fino a 200°C, nei rating ANSI 150–300# e PN 6–40#. È sempre consigliabile l’utilizzo di Sleeves e Washers in GRE G10 (FR4)– Glass Reinforced Epoxy Resin Composite materials – un materiale composito in resina epossidica rinforzata con fibra di vetro. Rispetto ad altre soluzioni, in particolare a quelle fenoliche, il GRE G10 presenta un fattore igroscopico decisamente inferiore: questo assicura la piena efficienza della tenuta per l’intera durata prevista del servizio, evitando malfunzionamenti dovuti alla perdita di carico meccanico a causa del degrado dei washers.



Scheda Tecnica Guardian Basic IPT
Guardian Basic IPT

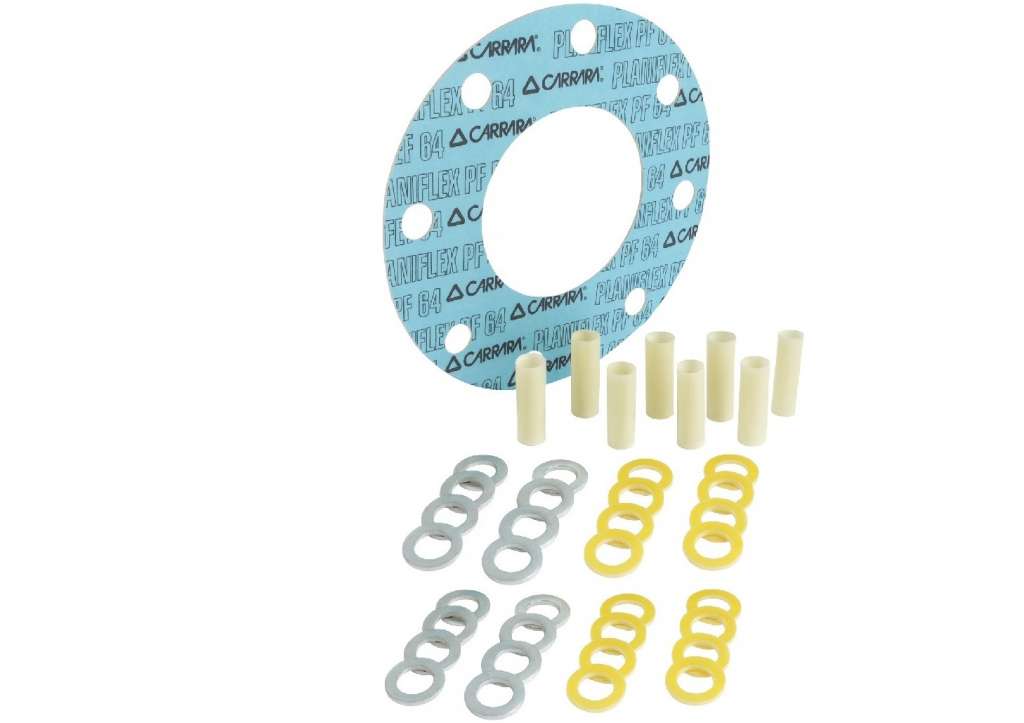

Guardian Basic ICSF

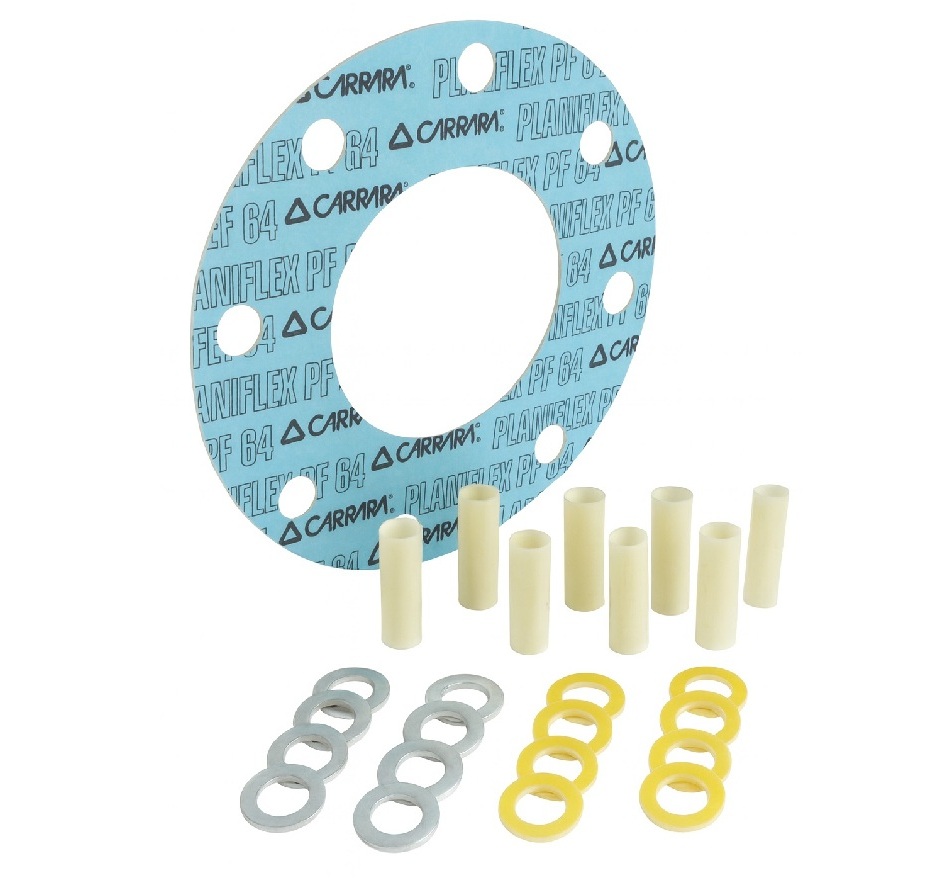

Il set di isolamento per flange Guardian Basic ICSF adotta come elemento di tenuta e isolamento elettrico il Planiflex® PF64, una guarnizione composta da fibre aramidiche e gomma NBR accuratamente selezionate per garantire elevate prestazioni in un’ampia gamma di applicazioni industriali.

Il Planiflex® PF64 è idoneo all’impiego continuo in un intervallo di temperatura compreso tra -40°C e +250°C, con resistenza a pressioni fino ai rating 600 lbs e PN40. Le sue caratteristiche lo rendono compatibile con il range di pH tipico delle gomme nitriliche, risultando adatto alla tenuta di vapori, lubrificanti, solventi, gas, vapore e numerosi acidi e alcali diluiti.

Dal punto di vista elettrico, il materiale offre una rigidità dielettrica di circa 20 KV/mm, valore che assicura un livello di protezione soddisfacente in molte applicazioni di isolamento dalla corrosione.

Per ottenere le migliori prestazioni dal sistema Guardian Basic ICSF, è sempre raccomandato l’utilizzo di sleeves e washers in GRE, che garantiscono stabilità e durata superiori rispetto ad altri materiali.

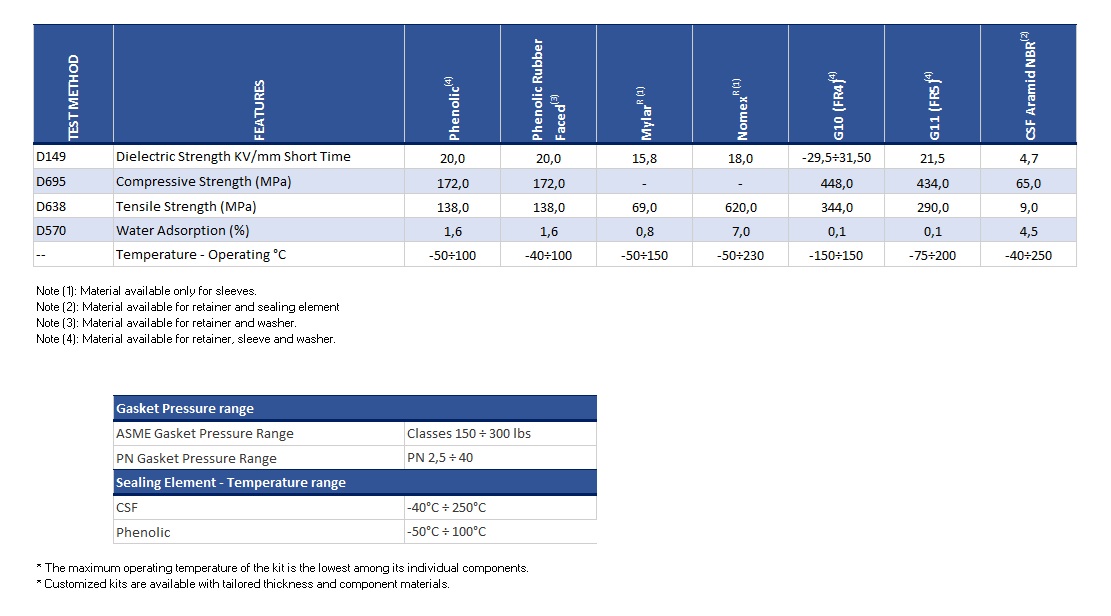

Scheda Tecnica Guardian Basic ICSF







Guardian Basic IE

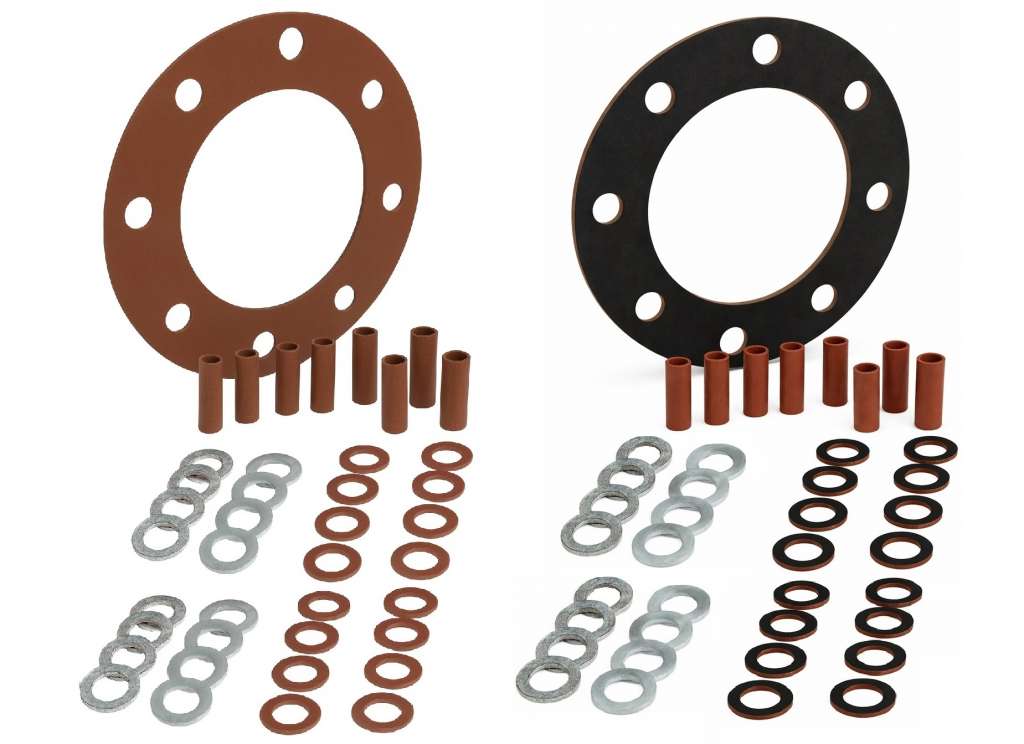

Il set isolante per flange Guardian Basic IE impiega come elemento di tenuta e isolamento elettrico un materiale fenolico, solido e affidabile nelle applicazioni standard. Nella variante IER, la guarnizione può essere ulteriormente rivestita in gomma, soluzione che riduce la permeabilità e ne migliora le prestazioni in particolari condizioni operative.

Le rondelle e i tubetti sono disponibili anch’essi in materiale fenolico; tuttavia, per una maggiore efficienza e durata, si raccomanda l’impiego di GRE G10 (FR4), un composito in resina epossidica rinforzata con fibra di vetro. Grazie alla sua minore permeabilità rispetto ai materiali fenolici, il GRE G10 assicura una migliore stabilità del sistema di tenuta e isolamento nel tempo, riducendo il rischio di perdita di prestazioni dovuta al degrado dei componenti ausiliari.



Scheda Tecnica Guardian Basic IE
Guardian Basic IE
