Guardian Basic kit de aislamiento para bridas

Guardian Basic IPT

El conjunto de aislamiento de bridas Guardian Basic IPT utiliza Planiflon™ B13 como elemento de sellado y aislamiento eléctrico, un PTFE modificado y orientado bidireccionalmente. Esta configuración especial reduce significativamente los efectos de relajación y fluencia típicos de las juntas de PTFE, garantizando una alta fiabilidad incluso en las aplicaciones más exigentes.

Planiflon™ B13 es adecuado para bridas RF y FF y ofrece una compatibilidad química muy amplia, cubriendo todo el rango de pH de 0 a 14, excepto algunos fluidos específicos no compatibles con el relleno.

El kit Guardian Basic IPT puede utilizarse hasta 200°C, con clasificaciones ANSI 150–300# y PN 6–40#. Se recomienda siempre el uso de GRE G10 (FR4) – material compuesto de resina epoxi reforzada con fibra de vidrio – para los casquillos y las arandelas. En comparación con otras soluciones, especialmente las fenólicas, el GRE G10 tiene un factor higroscópico mucho menor: esto garantiza la máxima eficiencia de sellado durante toda la vida útil prevista, evitando fallos debidos a la pérdida de carga mecánica causada por la degradación de las arandelas.

Ficha Técnica Guardian Basic IPT

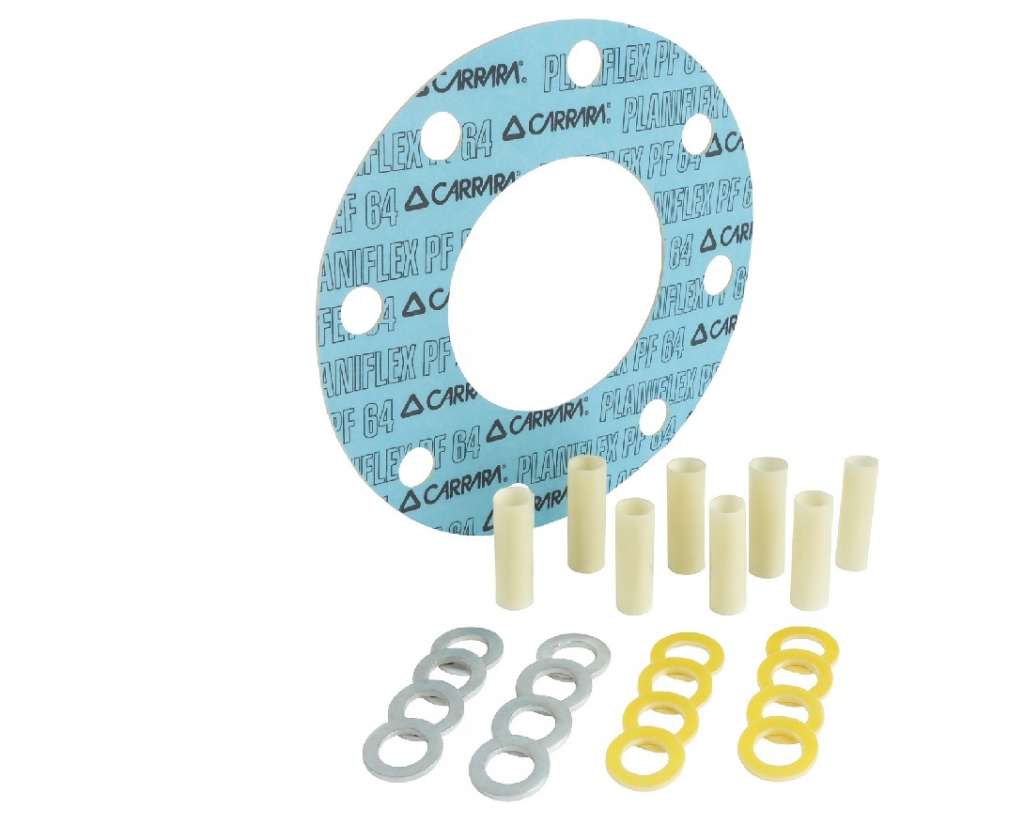

Guardian Basic ICSF

El conjunto de aislamiento de bridas Guardian Basic ICSF utiliza como elemento de sellado y aislamiento eléctrico el Planiflex® PF64, una junta compuesta por fibras de aramida y caucho NBR cuidadosamente seleccionados para garantizar un alto rendimiento en una amplia gama de aplicaciones industriales.

El Planiflex® PF64 es adecuado para uso continuo dentro de un rango de temperatura de -40°C a +250°C, con resistencia a la presión hasta 600 lbs y PN40. Sus características lo hacen compatible con el rango de pH típico de los cauchos nitrílicos, siendo apto para sellar vapores, lubricantes, disolventes, gases, vapor y varios ácidos y álcalis diluidos.

Desde el punto de vista eléctrico, el material ofrece una rigidez dieléctrica de aproximadamente 20 KV/mm, asegurando un nivel de protección satisfactorio en muchas aplicaciones de aislamiento contra la corrosión.

Para obtener el máximo rendimiento del sistema Guardian Basic ICSF, siempre se recomienda utilizar manguitos y arandelas de GRE, que garantizan mayor estabilidad y durabilidad que otros materiales.

Ficha Técnica Guardian Basic ICSF



Guardian Basic IE

El conjunto de aislamiento de bridas Guardian Basic IE utiliza un material fenólico como elemento de sellado y aislamiento eléctrico, ofreciendo un rendimiento sólido y confiable en aplicaciones estándar. En la versión IER, la junta puede estar recubierta con caucho, una solución que reduce la permeabilidad y mejora el rendimiento en condiciones operativas específicas.

Las arandelas y los casquillos también están disponibles en material fenólico; sin embargo, para mayor eficiencia y durabilidad, se recomienda el uso de GRE G10 (FR4), un compuesto de resina epoxi reforzada con fibra de vidrio. Gracias a su menor permeabilidad en comparación con los materiales fenólicos, el GRE G10 garantiza una mejor estabilidad del sistema de sellado y aislamiento a largo plazo, reduciendo el riesgo de pérdida de rendimiento por degradación de los componentes auxiliares.

Ficha Técnica Guardian Basic IE
