Guardian Basic Kit de isolamento para flange

Guardian Basic IPT

O conjunto de isolamento de flanges Guardian Basic IPT utiliza Planiflon™ B13 como elemento de vedação e isolamento elétrico, um PTFE modificado e orientado bidirecionalmente. Esta configuração específica reduz significativamente os efeitos de relaxamento e fluência típicos das juntas de PTFE, garantindo alta confiabilidade mesmo nas aplicações mais exigentes.

O Planiflon™ B13 é adequado para flanges RF e FF e oferece uma compatibilidade química muito ampla, cobrindo toda a faixa de pH de 0 a 14, exceto alguns fluidos específicos incompatíveis com o enchimento.

O kit Guardian Basic IPT pode ser utilizado até 200°C, com classificações ANSI 150–300# e PN 6–40#. É sempre recomendada a utilização de GRE G10 (FR4) – material compósito de resina epóxi reforçada com fibra de vidro – para mangas e anilhas. Comparado a outras soluções, especialmente as fenólicas, o GRE G10 apresenta um fator higroscópico muito menor: isso garante total eficiência de vedação durante toda a vida útil prevista, evitando falhas causadas pela perda de carga mecânica devido à degradação das anilhas.

Ficha Técnica Guardian Basic IPT

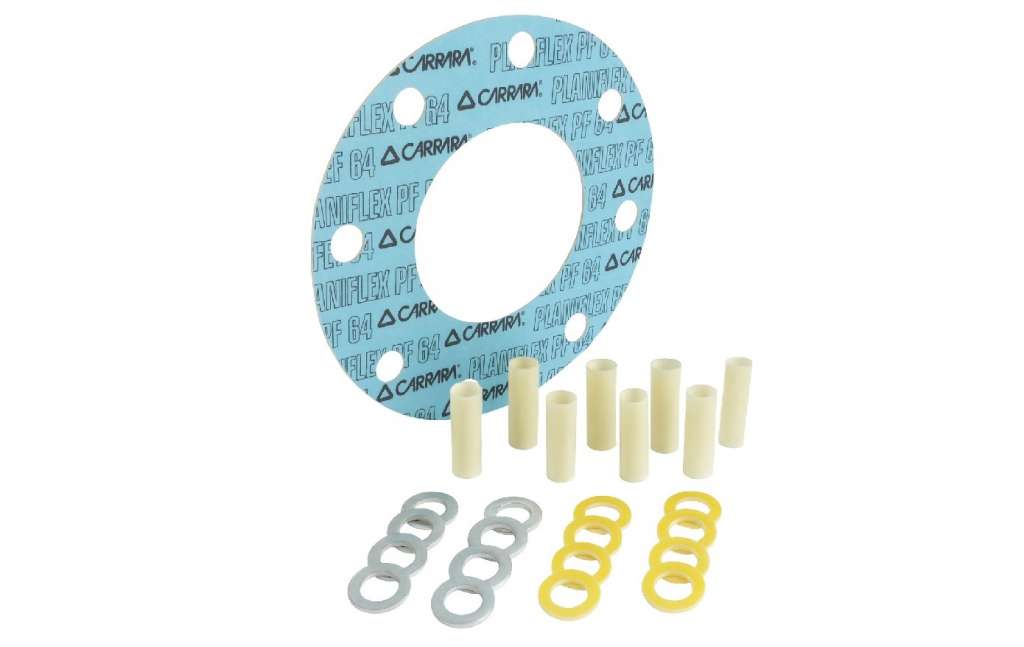

Guardian Basic ICSF

O conjunto de isolamento de flanges Guardian Basic ICSF utiliza como elemento de vedação e isolamento elétrico o Planiflex® PF64, uma junta composta por fibras de aramida e borracha NBR cuidadosamente selecionadas para garantir alto desempenho em uma ampla gama de aplicações industriais.

O Planiflex® PF64 é adequado para uso contínuo em uma faixa de temperatura de -40°C a +250°C, com resistência à pressão até 600 lbs e PN40. Suas características o tornam compatível com a faixa de pH típica das borrachas nitrílicas, sendo indicado para vedação de vapores, lubrificantes, solventes, gases, vapor e vários ácidos e álcalis diluídos.

Do ponto de vista elétrico, o material oferece uma rigidez dielétrica de cerca de 20 KV/mm, garantindo um nível satisfatório de proteção em muitas aplicações de isolamento contra corrosão.

Para obter o melhor desempenho do sistema Guardian Basic ICSF, recomenda-se sempre o uso de mangas e arruelas em GRE, que garantem maior estabilidade e durabilidade em comparação com outros materiais.

Ficha Técnica Guardian Basic ICSF

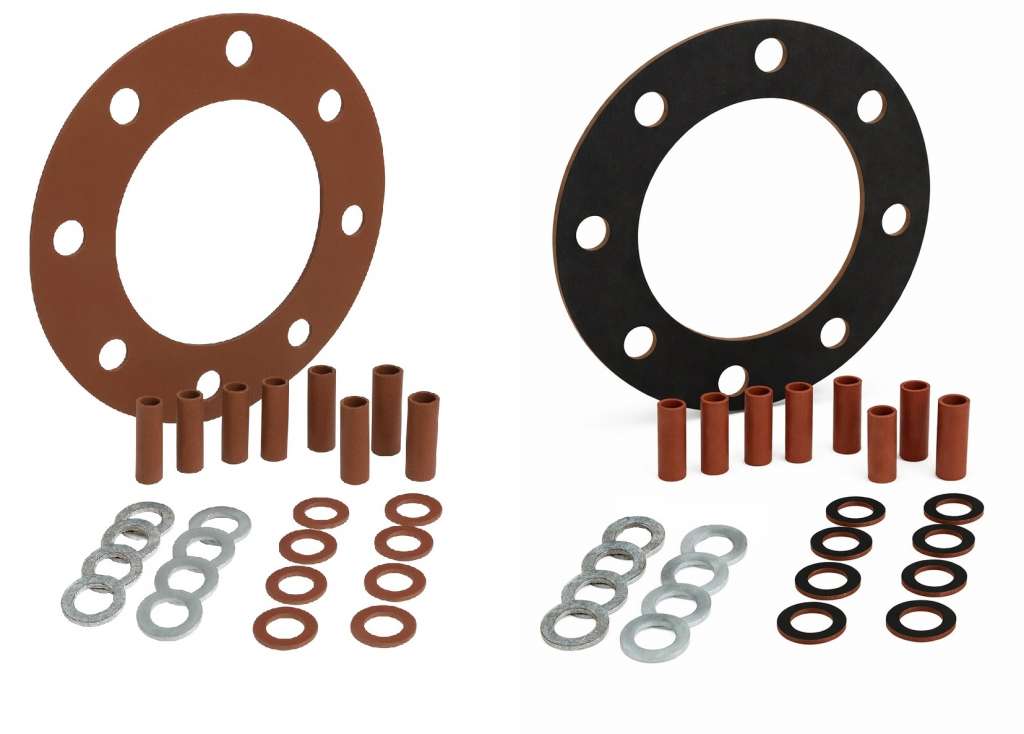

Guardian Basic IE

O conjunto de isolamento de flanges Guardian Basic IE utiliza um material fenólico como elemento de vedação e isolamento elétrico, oferecendo desempenho sólido e confiável em aplicações padrão. Na versão IER, a junta pode ser adicionalmente revestida com borracha, uma solução que reduz a permeabilidade e melhora o desempenho em condições operacionais específicas.

As arruelas e os tubos também estão disponíveis em material fenólico; no entanto, para maior eficiência e durabilidade, recomenda-se o uso de GRE G10 (FR4), um compósito de resina epóxi reforçada com fibra de vidro. Graças à sua menor permeabilidade em comparação com os materiais fenólicos, o GRE G10 garante melhor estabilidade a longo prazo do sistema de vedação e isolamento, reduzindo o risco de perda de desempenho devido à degradação dos componentes auxiliares.

Ficha Técnica Guardian Basic IE
