Filato di pura grafite minerale espansa con rinforzo InconelTM ad alto contenuto di carbonio.

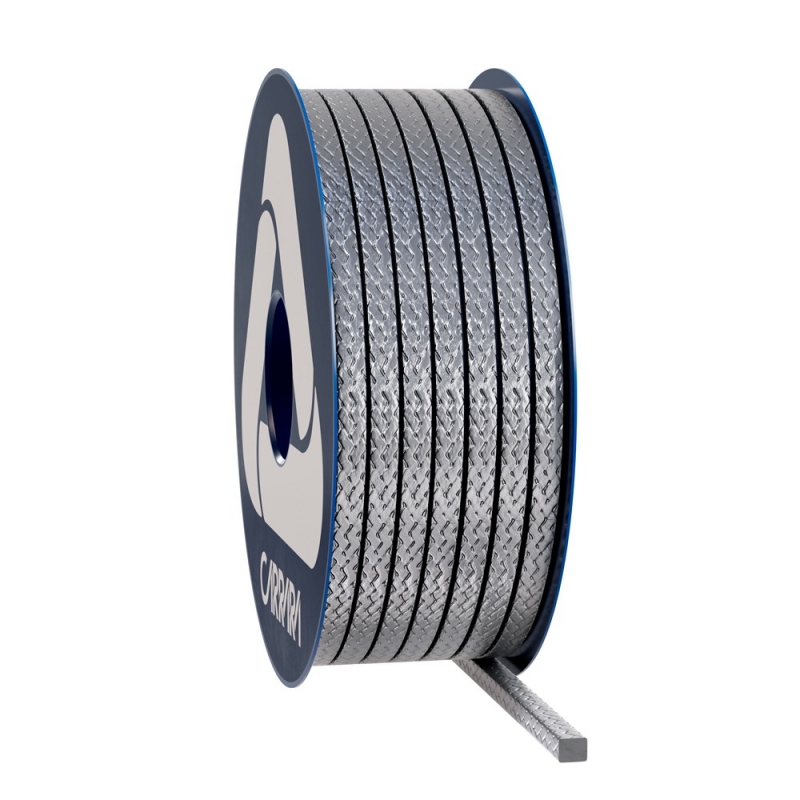

La baderna di grafite flessibile GR48R è una soluzione versatile e performante per molte applicazioni industriali. Realizzata con filati di grafite espansa ad alto contenuto di carbonio e rinforzata con InconelTM, è in grado di resistere a temperature e pressioni elevate, nonché a molteplici fluidi e gas industriali, esclusi quelli fortemente ossidanti. Grazie alla facilità di taglio e installazione, questa treccia universale è una scelta ideale per la tenuta su valvole e tubazioni di ogni tipo. Inoltre, la baderna GR48R è disponibile anche nella versione non rinforzata GR48, che offre comunque ottime prestazioni in molte applicazioni industriali. Con GR48R e GR48, puoi garantire la massima sicurezza e affidabilità delle tue tenute industriali.
La baderna di grafite flessibile GR48R è progettata appositamente per garantire la tenuta perfetta su valvole industriali di ogni tipo, con la possibilità di utilizzare numerosi fluidi e gas, esclusi solamente quelli altamente ossidanti. Grazie all'alto contenuto di carbonio presente nei filati di grafite espansa e al rinforzo metallico in nickel-lega, questa treccia garantisce una maggiore resistenza e durata nel tempo rispetto alla versione non rinforzata GR48. Tuttavia, per ottenere prestazioni ottimali in caso di tenute dinamiche, si consiglia di utilizzare la GR48R con l'ausilio di anelli anti-estrusione, infatti è importante tenere presente che la pressione massima di impiego nelle valvole non deve superare i 100 bar in assenza di anelli anti-estrusione. In ogni caso, la baderna di grafite flessibile GR48R rappresenta una soluzione ideale per le esigenze industriali che richiedono affidabilità, resistenza e versatilità.
P bar | Ibf/in2 | Vm/S | f/pm | pH | T°C | T°F | |
---|---|---|---|---|---|---|---|
300 | 4500 | 1 | 200 | 0 ÷ 14 | -200 ÷ 450 / 650 | -330 ÷ 840 / 1200 |
Non utilizzare il prodotto ai valori massimi di temperatura e pressione associati senza prima consultare il produttore
La temperatura di picco può essere sostenuta per brevi esposizioni
Con agenti debolmente ossidanti e aria calda la temperatura deve essere limitata a 450 °C
Con Vapore e fluidi non ossidanti la temperatura deve essere limitata a 650 °C
La grafite e il carbonio non possono essere impiegati con agenti ossidanti
Il prodotto deve essere impiegato con anelli anti-estrusione nelle statiche oltre i 100 bar
sezione mm | sezione inch | kg/box | lbs/box | mt/box | ft/box | mt/kg | ft/lbs |
---|---|---|---|---|---|---|---|
3 | 1/8 | 1 | 2.2 | 85.5 | 280.4 | 85.5 | 127.3 |
4 | - | 1 | 2.2 | 48.1 | 157.7 | 48.1 | 71.6 |
5 | 3/16 | 1 | 2.2 | 30.8 | 100.9 | 30.8 | 45.8 |
6 | - | 2.5 | 5.5 | 53.4 | 175.3 | 21.4 | 31.8 |
6.5 | 1/4 | 2.5 | 5.5 | 45.5 | 149.3 | 18.2 | 27.1 |
8 | 5/16 | 2.5 | 5.5 | 30 | 98.6 | 12 | 17.9 |
9.5 | 3/8 | 2.5 | 5.5 | 21.3 | 69.9 | 8.5 | 12.7 |
10 | - | 2.5 | 5.5 | 19.2 | 63.1 | 7.7 | 11.5 |
11 | 7/16 | 2.5 | 5.5 | 15.9 | 52.1 | 6.4 | 9.5 |
12 | - | 2.5 | 5.5 | 13.4 | 43.8 | 5.3 | 8 |
12.7 | 1/2 | 2.5 | 5.5 | 11.9 | 39.1 | 4.8 | 7.1 |
14 | 9/16 | 5 | 11 | 19.6 | 64.4 | 3.9 | 5.8 |
16 | 5/8 | 5 | 11 | 15 | 49.3 | 3 | 4.5 |
17.5 | 11/16 | 5 | 11 | 12.6 | 41.2 | 2.5 | 3.7 |
18 | - | 5 | 11 | 11.9 | 38.9 | 2.4 | 3.5 |
19 | 3/4 | 5 | 11 | 10.7 | 35 | 2.1 | 3.2 |
22 | 7/8 | 5 | 11 | 7.9 | 26.1 | 1.6 | 2.4 |
25.5 | 1 | 5 | 11 | 5.9 | 19.4 | 1.2 | 1.8 |
I pesi al metro e quello della confezione possono presentare una tolleranza +/- 10 %. Sono disponibili on demand dimensioni e confezioni customizzate.
