Composition
-
Configuration NR, IR et LR
-
Métal conforme aux exigences
-
Graphite minéral expansé
Caractéristiques
Les joints Planisteel Camprofile sont composés d’un noyau métallique dentelé des deux côtés, ensuite recouvert d’un ruban de graphite assurant l’étanchéité. Les rainures concentriques du noyau garantissent une excellente étanchéité même avec des charges de serrage réduites, tandis que le revêtement permet de compenser les irrégularités de surface des brides.
En l’absence d’indications ou d’exigences particulières du client, le profil est réalisé conformément à la norme ASME B16.20. Les joints Planisteel Camprofile peuvent également être fabriqués conformément aux normes EN 1514-6 et EN 12560-6 ou selon d’autres profils personnalisés.

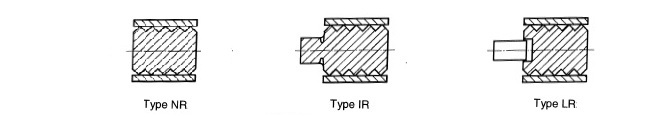

Selon la classification EN 1514-6, les joints Planisteel Camprofile peuvent être fabriqués sans bague (NR), avec bague intégrale (IR) ou avec bague libre/non solidaire (LR). Le matériau de la bague de centrage libre peut être en acier au carbone.
Les détails constructifs typiques des joints Planisteel Camprofile sont les suivants.
| Performance Specifications | UM |
EN1514-6 EN12560-6 |
ASME B16.20 |
|---|---|---|---|
| Core thickness | mm | 4,00 | 3,00 |
| Groove depth | mm | 0,40 | 0,30 |
| Location ring thickness | mm | 0,50 | 1,60 |
| Facing material thickness | mm | 0,50 | 0,50 |
| Tip width | mm | 0,10 | 0,10 |
| Min. Gasket Seating Stress - Sgmin-SL=0.001 | MPa | 42 | 42 |
| Min. Gasket Operating Stress - Sgmin-O | MPa | 30 | 30 |
| Max Gasket Operating Stress - Sgmax | MPa | 280 | 280 |
- Les facteurs d’étanchéité se réfèrent au design IR et LR du joint en acier inoxydable.
- Le graphite ne peut pas être utilisé avec des fluides oxydants. Avec des fluides non oxydants, la température maximale de 550 °C s’applique aux brides RF, tandis que pour les brides LMF et LTG la limite est de 650 °C.
Applications
Joints pour brides de ligne et échangeurs de chaleur applicables dans les classes de pression 150 à 2500. Ils conviennent pour l’étanchéité des brides dans toutes les applications des installations chimiques, pétrochimiques, des raffineries et de la production d’énergie.
