Joints métalloplastiques Planisteel MJ

Facteurs d’étanchéité m et y selon le Code ASME VIII pour les chaudières et les récipients sous pression

PLANISTEEL MJ

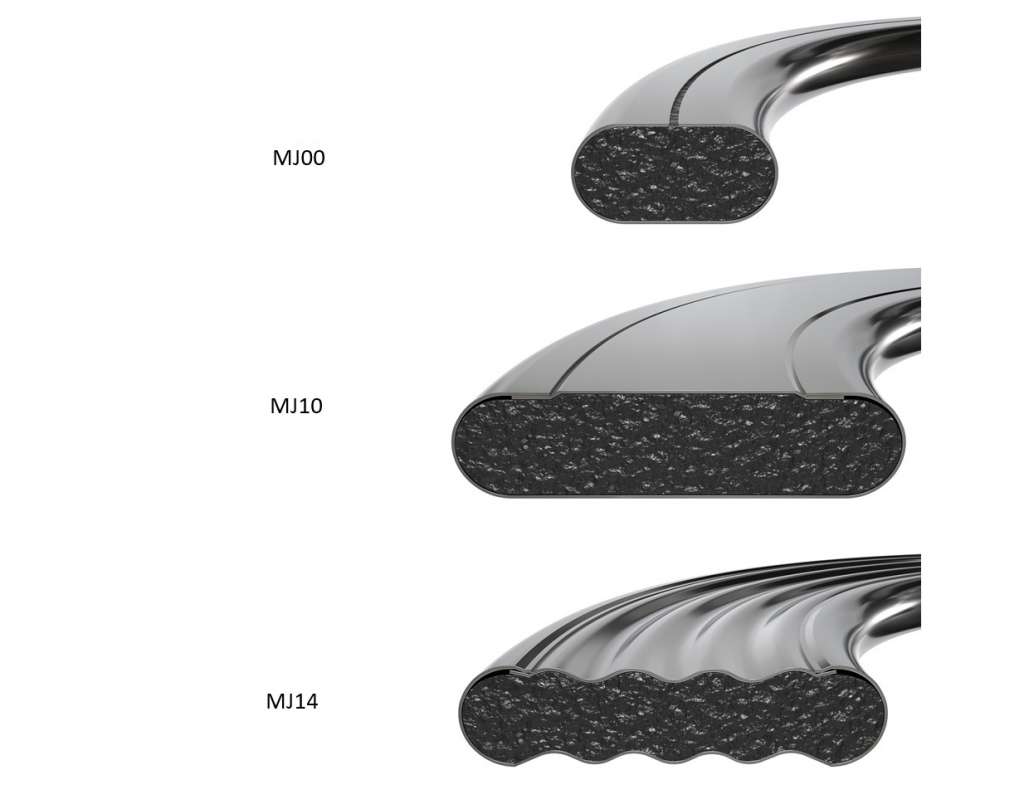

 MJ00 and MJ10 MJ14
MATERIAL m y (psi) m y (psi)
Aluminium 3,25 5500 2,50 2900
Soft copper or brass 3,50 6500 2,75 3700
Iron or soft steel 3,75 7600 3,00 4500
Monel 3,50 8000 3,25 5500
4%-6% chrome 3,75 9000 3,25 5500
Stainless steel 3,75 9000 3,50 6500



* PLANISTEEL gaskets are available in all metals and inserts. Sealing factors m & y according to ASME VIII Boiler and Pressure Vessel Code





Les joints métalloplastiques (Metal-Jacketed Gaskets) sont des éléments d’étanchéité conçus pour des applications industrielles, en particulier sur les échangeurs de chaleur, où une fiabilité élevée est requise.

Ils sont constitués d’un revêtement métallique extérieur renfermant un matériau de remplissage plastique ou compressible, combinant la résistance mécanique du métal avec les propriétés d’adaptabilité du matériau de remplissage.



Caractéristiques



Les joints métalloplastiques Planisteel MJ offrent de nombreux avantages:



  • bonne étanchéité même avec des charges de serrage modérées



  • stabilité dimensionnelle dans le temps



  • compatibilité avec de nombreux fluides (gaz, vapeurs, huiles, produits chimiques)



  • adaptabilité aux brides standard et spéciales



  • résistance aux hautes températures et aux pressions moyennes à élevées



  • bonne résistance aux chocs thermiques



  • robustesse supérieure par rapport aux joints souples



Les joints Planisteel MJ sont disponibles en différentes configurations constructives (revêtement simple ou double, avec ou sans lèvres de recouvrement) et peuvent être personnalisés en fonction du diamètre, de l’épaisseur, du matériau du jacket et du filler, selon les conditions de service spécifiques.

Caractéristiques

Les joints métalloplastiques Planisteel MJ sont spécifiquement conçus pour les applications sur les échangeurs de chaleur et représentent une solution fiable et polyvalente pour les installations des secteurs chimique, pétrochimique, énergétique, alimentaire et de l’ingénierie industrielle générale, où une étanchéité sûre associée à une longue durée de vie est requise.



Facteurs d’étanchéité m et y selon le Code ASME VIII pour les chaudières et les récipients sous pression

PLANISTEEL SOLID MS
MATERIAL m y (psi)
Soft Aluminium 4,00 8800
Soft copper or brass 4,75 13000
Iron or soft steel 5,50 18000
Monel or 4%-6% Chrome 6,00 21800
Stainless steel and nickel-base alloys 6,50 26000



* PLANISTEEL SOLID MS gaskets are available in all metals. Sealing factors m & y according to ASME VIII Boiler and Pressure Vessel Code



Solid Flat Metal Gaskets

Les flat solid metal gaskets, ou joints métalliques pleins plats, sont des dispositifs d’étanchéité utilisés dans les assemblages à brides lorsque les conditions de fonctionnement exigent une résistance mécanique élevée ainsi qu’une stabilité à des températures et des pressions très élevées. Contrairement aux joints souples ou aux joints semi-métalliques, ces joints sont entièrement constitués de métal massif et ne comportent ni matériaux de remplissage ni revêtements non métalliques.

Du point de vue constructif, un flat solid metal gasket est généralement réalisé sous la forme d’un anneau métallique plat à surfaces lisses, conçu pour être placé entre deux brides et comprimé par le serrage des boulons. Les matériaux utilisés peuvent varier en fonction des conditions de service et comprennent couramment le cuivre, l’aluminium, l’acier inoxydable, le nickel, le titane ou d’autres alliages spéciaux. Le choix du matériau dépend principalement de facteurs tels que la température de fonctionnement, la pression, la compatibilité chimique avec le fluide de procédé et la résistance à la corrosion.



Le principe de fonctionnement de ces joints repose sur la déformation plastique contrôlée du métal lors du serrage de l’assemblage à brides. Lorsque le joint est comprimé entre les surfaces des brides, le matériau métallique se déforme légèrement et s’adapte aux micro-irrégularités des surfaces de contact. Ce processus permet de créer une barrière continue qui empêche la fuite du fluide contenu dans le système, garantissant ainsi l’étanchéité de l’assemblage.



Grâce à leur structure entièrement métallique, les flat solid metal gaskets Planisteel Solid MS offrent une grande résistance mécanique et une excellente stabilité à haute température, ce qui les rend particulièrement adaptés aux applications sévères. Ils sont couramment utilisés dans les installations pétrochimiques, les raffineries, les systèmes à haute pression, les installations énergétiques ainsi que dans certaines applications des secteurs nucléaire et aérospatial, où la fiabilité du système d’étanchéité est une exigence essentielle.

Malgré leurs nombreux avantages, l’utilisation de ces joints nécessite certaines conditions spécifiques. En particulier, des charges de serrage relativement élevées doivent être appliquées afin d’obtenir une déformation plastique suffisante du métal et d’assurer une étanchéité efficace. De plus, les surfaces des brides doivent présenter un niveau élevé de finition et de planéité, car les joints métalliques pleins ont une capacité limitée à compenser les imperfections de surface par rapport aux joints réalisés avec des matériaux plus souples.

Pour ces raisons, les flat solid metal gaskets sont généralement utilisés dans des systèmes spécialement conçus pour ce type de joint, où le contrôle des conditions d’installation et des caractéristiques des brides permet d’exploiter pleinement leurs performances en termes de résistance, de durabilité et de fiabilité de l’étanchéité.
