Composição
-
Configuração NR, IR e LR
-
Metal de acordo com os requisitos
-
Grafite mineral expandida
Características
As juntas Planisteel Camprofile são compostas por um núcleo metálico serrilhado em ambos os lados, posteriormente revestido com fita de grafite responsável pela vedação. As ranhuras concêntricas do núcleo garantem uma excelente vedação mesmo com cargas de aperto reduzidas, enquanto o revestimento assegura a adaptação às irregularidades superficiais das flanges.
Na ausência de indicações ou requisitos do cliente, o desenho do perfil é realizado de acordo com a norma ASME B16.20. As juntas Planisteel Camprofile também podem ser fabricadas em conformidade com as normas EN 1514-6 e EN 12560-6, ou com outros perfis personalizados.

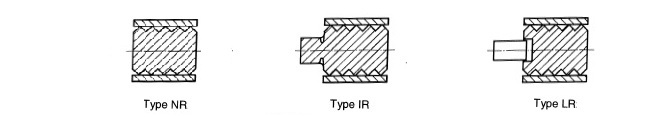

De acordo com a classificação EN 1514-6, as juntas Planisteel Camprofile podem ser fabricadas sem anel (NR), com anel integral (IR) ou com anel solto/não solidário (LR). O material do anel de centragem solto pode ser aço carbono.
Os detalhes construtivos típicos das juntas Planisteel Camprofile são os seguintes.
| Performance Specifications | UM |
EN1514-6 EN12560-6 |
ASME B16.20 |
|---|---|---|---|
| Core thickness | mm | 4,00 | 3,00 |
| Groove depth | mm | 0,40 | 0,30 |
| Location ring thickness | mm | 0,50 | 1,60 |
| Facing material thickness | mm | 0,50 | 0,50 |
| Tip width | mm | 0,10 | 0,10 |
| Min. Gasket Seating Stress - Sgmin-SL=0.001 | MPa | 42 | 42 |
| Min. Gasket Operating Stress - Sgmin-O | MPa | 30 | 30 |
| Max Gasket Operating Stress - Sgmax | MPa | 280 | 280 |
- Os fatores de vedação referem-se ao design IR e LR da junta em aço inoxidável.
- A grafite não pode ser utilizada com fluidos oxidantes. Com fluidos não oxidantes, a temperatura máxima de 550 °C aplica-se às flanges RF, enquanto para as flanges LMF e LTG o limite é de 650 °C.
Aplicações
Juntas para flanges de linha e trocadores de calor aplicáveis nas classes de pressão 150 a 2500. São adequadas para a vedação de flanges em todas as aplicações de instalações químicas, petroquímicas, refinarias e geração de energia.
