Feuille de Joint Graphite

Données techniques des plaques en graphite PLANIGRAPH™
Planigraph™ Graphite Gasketing Sheet
Feature UM LG LGR LGRF LGRHDI
Graphite density gr/cm3 1.0 1.0 1.0 1.0
Carbon Content % ≥ 98.0 ≥ 98.0 ≥ 98.0 ≥ 98.0
Ash Content % < 2.0 < 2.0 < 2.0 < 2.0
Sulphur Content ppm ≤ 1000 ≤ 1000 ≤ 1000 ≤ 1000
Halogen Content ppm ≤ 200 ≤ 200 ≤ 200 ≤ 200
Tensile Strenght MPa ≥ 4.0 ≥ 4.0 ≥ 4.0 ≥ 4.0
Compression ratio % 40 - 50 40 - 50 35 - 55 25 - 35
Recovery % > 7 > 7 ≥ 9.0 > 15
Relaxation stress 16h, 300°C, initial stress 50 N/mm2 N/mm2 > 45 > 45 > 45 > 45
Maximum assembly load RT N/mm2 40 60 140 200
Temperature range service °C -200 / 550 -200 / 550 -200 / 550 -200 / 550
Maximum operating pressure bar 40 75 100 200



  • Avec des agents faiblement oxydants et de l'air chaud, la température doit être limitée à 450 °C

  • Le graphite et le carbone ne doivent pas être utilisés avec des agents oxydants

  • Ne pas utiliser le produit aux valeurs maximales de température ni pour des applications à des pressions supérieures à celles typiques des gaz de combustion sans consulter au préalable le fabricant

  • D'autres dimensions et épaisseurs sont disponibles sur demande

  • Avec de la vapeur et des fluides non oxydants, la température doit être limitée à 550 °C

Dimensions des plaques et tolérances dimensionnelles
Dimensions des plaques d'étanchéité en graphite Planigraph™
  mmxmm pouces (")
Dimension (Lxl) 1000x1000 40x40
Dimension (Lxl) 1500x1500 60x60
Épaisseur (H) 1.0 ÷ 3.0 1/32 ÷ 1/8



Les tolérances dimensionnelles des plaques d'étanchéité sont : L et l ± 3,0 %, H ± 10,0 %



La ligne Planigraph™ propose des feuilles de graphite Premium Grade et Industrial Grade, différenciées par la pureté du graphite et la présence d'inhibiteurs de corrosion et d'oxydation. Planigraph™ comprend les modèles suivants :

  • LG sans insert
  • LGR avec un insert lisse simple
  • LGRF avec un insert simple ou multiple dentelé
  • LGRHDI avec insert multiple lisse

La charge maximale admissible sur les joints en graphite expansé dépend du type et du nombre d’inserts métalliques et est fortement liée à la surface d'étanchéité effective du joint. Il est toujours conseillé de vérifier le rapport entre [De-Di], où De et Di se réfèrent aux diamètres des parties du joint réellement comprimées par les brides, et l'épaisseur du joint. Le ratio doit être d’au moins 4.

Sur les brides de ligne WN RF, les joints sont applicables jusqu’à la classe de pression 300 psi.

Veuillez consulter les fiches techniques publiées pour connaître les limites d’utilisation des produits de la ligne Planigraph™.

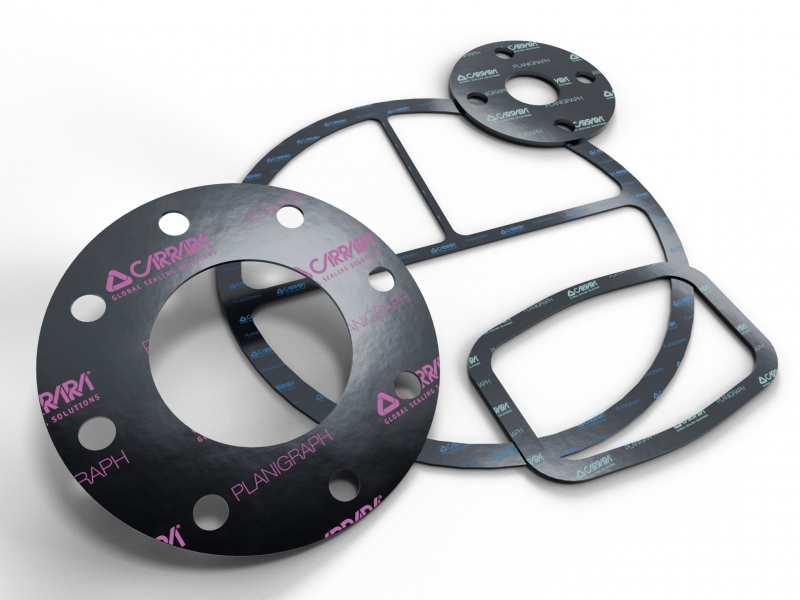

Feuille de Joint Graphite Planigraph™



Le graphite minéral expansé de LGRF Planigraph™ est conforme à la dernière mise à jour de la directive européenne 2011/65/UE (RoHS). Ce type de joint garantit une étanchéité fiable et durable, ce qui en fait une solution idéale pour toutes les applications industrielles, des plus simples aux plus exigeantes.

Le graphite minéral expansé est également reconnu pour sa résistance chimique, le rendant adapté à presque tous les fluides à l’exception des agents oxydants.

De plus, les joints en graphite minéral expansé peuvent être facilement découpés et façonnés pour répondre aux besoins spécifiques de l’application.

Grâce à sa haute résistance thermique, le graphite minéral expansé peut supporter des températures élevées sans subir de dommages ni de déformations, garantissant une étanchéité sûre et efficace.
