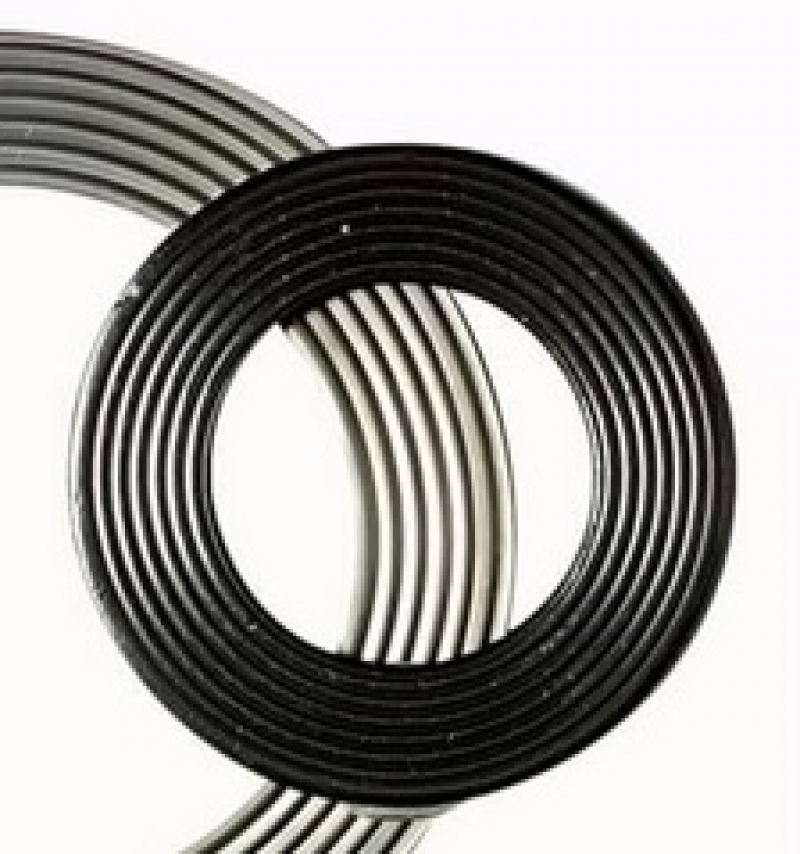

Planigraph™ LGRJ

Composizione

  • Graphite Minerale Espansa Industrial Grade C > 98%
  • Lamina di supporto corrugata SS316L

Caratteristiche

  • Eccellente resistenza meccanica e conducibilità termica.
  • In grado di sopportare temperature elevate.
  • Assicura una manipolazione e un'installazione senza problemi anche su grandi diametri.
  • Guarnizioni per flange Standard ANSI Class 150# & 300# dimensioni 1/2" ~ 60" e Flange Standard EN 1092 PN16# & PN40# dimensioni DN15 ~ DN600
  • Spessori 1/16" (1.6mm) e 1/8" (3.2mm)

Applicazioni

Le guarnizioni semi-metalliche corrugate per flange hanno dimostrato elevate prestazioni in termini di affidabilità e performance in molteplici applicazioni. Il supporto metallico corrugato è rivestito con uno strato di grafite. Le guarnizioni dotate di layer di grafite espansa su entrambe le superfici sono particolarmente indicate per l’impiego in condizioni di bassa pressione, tipicamente nei condotti di scarico di grande diametro operanti ad alte temperature. Compatibili con quasi tutti i fluidi industriali a eccezione di quelli ossidanti.

Planigraph™ LGRJ
  P bar Ibf/in2 Vm/S f/pm pH T°C T°F
100 1500 0 ÷ 14 -200 ÷ 450 / 550 -328 ÷ 850 / 1022
  • Non utilizzare il prodotto ai valori massimi di temperatura e pressione associati senza prima consultare il produttore

  • Con agenti debolmente ossidanti e aria calda la temperatura deve essere limitata a 450 °C

  • La grafite e il carbonio non possono essere impiegati con agenti ossidanti

  • Altre dimensioni e spessori sono disponibili a richiesta
