Guardian Premium Kit de isolamento para flange

Tabela de propriedades GUARDIAN PREMIUM IS
ASTM TEST METHOD G10 (FR4) G11 (FR5)
D149 Dielectric Strength KV/mm Short Time 29.5 ÷ 31.5 19.7
D695 Compressive Strength (Kpsi) 65 50
D790 Flexural Strength (Kpsi) 65 57
D638 Tensile  Strength (Kpsi) 50 41
D570 Water Adsorption (%) 0.05 0.10
- Temperature - Operatimg -130°C to +150°C -45°C to +200°C
- ANSI Gasket Pressure Range Classes 150 ÷ 2500 psi
- API Gasket Pressure Range API 2000 ÷ 10000 psi
- PN Gasket Pressure Range PN 6 ÷ 420

The grid shows the average values of the materials properties





Guardian Premium IS

Os conjuntos de isolamento de flange Guardian Premium IS não utilizam nenhum suporte metálico, pois o GRE atua tanto como retentor quanto como isolante.

A junta pode ser utilizada em flanges RF, FF e também RTJ, substituindo os ineficientes Ring Joint fenólicos.
A vedação é feita com PTFE ou com borracha nitrílica ou fluorada.
A ranhura de alojamento da junta é desenhada para evitar a quebra do retentor em caso de sobrecarga e para aumentar a elasticidade do elemento de vedação.

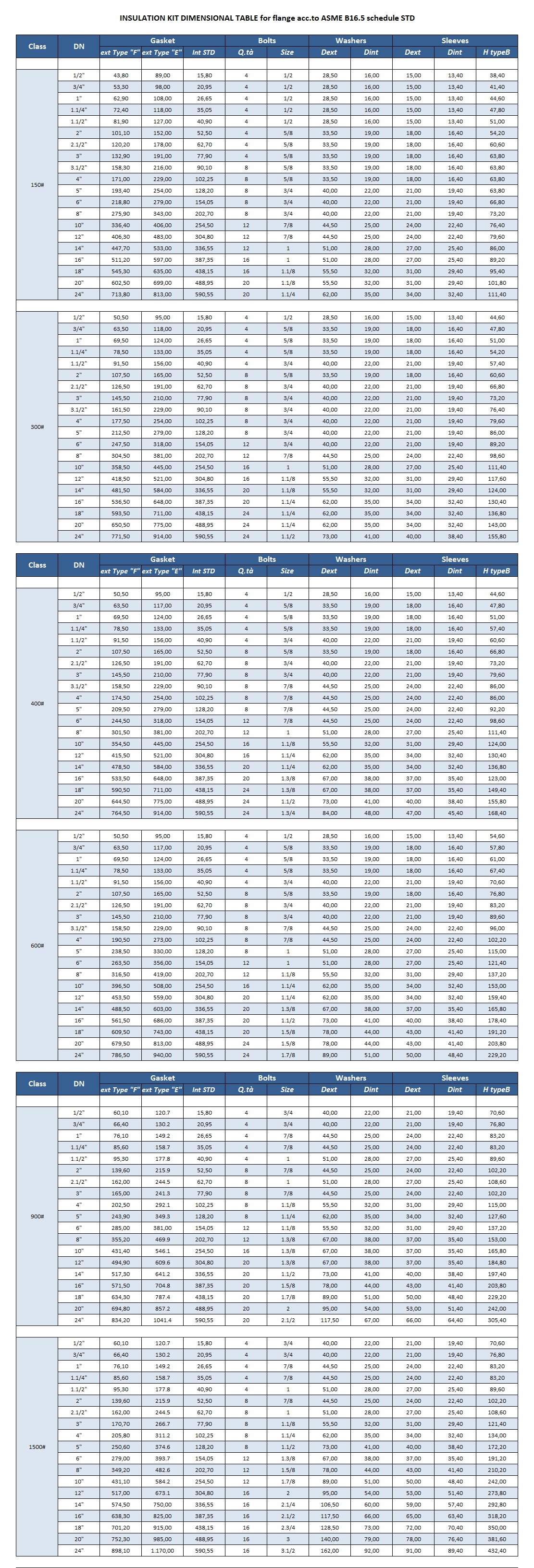

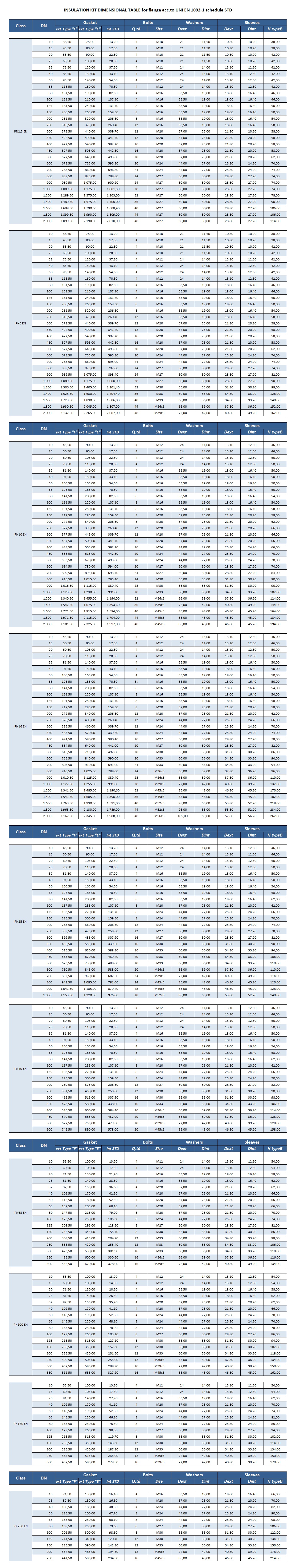

O Guardian Premium IS é aplicável até 200°C, dependendo do GRE selecionado, nos ratings ANSI 150 - 1500#, API 2 - 5K# e PN 6 - 250#.



Guardian Premium IPT

O conjunto de isolamento de flanges Guardian Premium IPT utiliza Planiflon™ B13 como elemento de vedação e isolamento elétrico, um PTFE modificado e orientado bidirecionalmente. Esta configuração específica reduz significativamente os efeitos de relaxamento e fluência típicos das juntas de PTFE, garantindo alta confiabilidade mesmo nas aplicações mais exigentes.

O Planiflon™ B13 é adequado para flanges RF e FF e oferece uma compatibilidade química muito ampla, cobrindo toda a faixa de pH de 0 a 14, exceto alguns fluidos específicos incompatíveis com o enchimento.

O kit Guardian Premium IPT pode ser utilizado até 200°C, com classificações ANSI 150–300# e PN 6–40#. É sempre recomendada a utilização de GRE G10 (FR4) – material compósito de resina epóxi reforçada com fibra de vidro – para mangas e anilhas. Comparado a outras soluções, especialmente as fenólicas, o GRE G10 apresenta um fator higroscópico muito menor: isso garante total eficiência de vedação durante toda a vida útil prevista, evitando falhas causadas pela perda de carga mecânica devido à degradação das anilhas.


Guardian Premium IPT
