Guardian Premium kit de aislamiento para bridas

Tabla de propiedades GUARDIAN PREMIUM IS
ASTM TEST METHOD G10 (FR4) G11 (FR5)
D149 Dielectric Strength KV/mm Short Time 29.5 ÷ 31.5 19.7
D695 Compressive Strength (Kpsi) 65 50
D790 Flexural Strength (Kpsi) 65 57
D638 Tensile  Strength (Kpsi) 50 41
D570 Water Adsorption (%) 0.05 0.10
- Temperature - Operatimg -130°C to +150°C -45°C to +200°C
- ANSI Gasket Pressure Range Classes 150 ÷ 2500 psi
- API Gasket Pressure Range API 2000 ÷ 10000 psi
- PN Gasket Pressure Range PN 6 ÷ 420

The grid shows the average values of the materials properties





Guardian Premium IS

Los kits de aislamiento de bridas Guardian Premium IS no utilizan ningún soporte metálico, ya que el GRE actúa tanto como retenedor como aislante.

La junta puede utilizarse en bridas RF, FF y también RTJ, en sustitución de los ineficientes Ring Joint fenólicos.
La estanqueidad se consigue con PTFE o goma nitrílica o fluorada.
La ranura de alojamiento de la junta está diseñada para evitar la rotura del retenedor en caso de sobreesfuerzo y para mejorar la elasticidad del elemento de sellado.

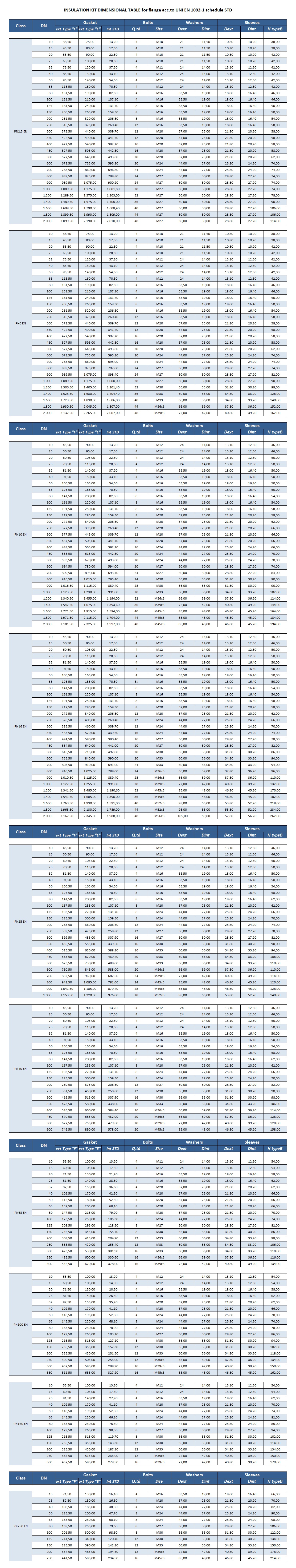

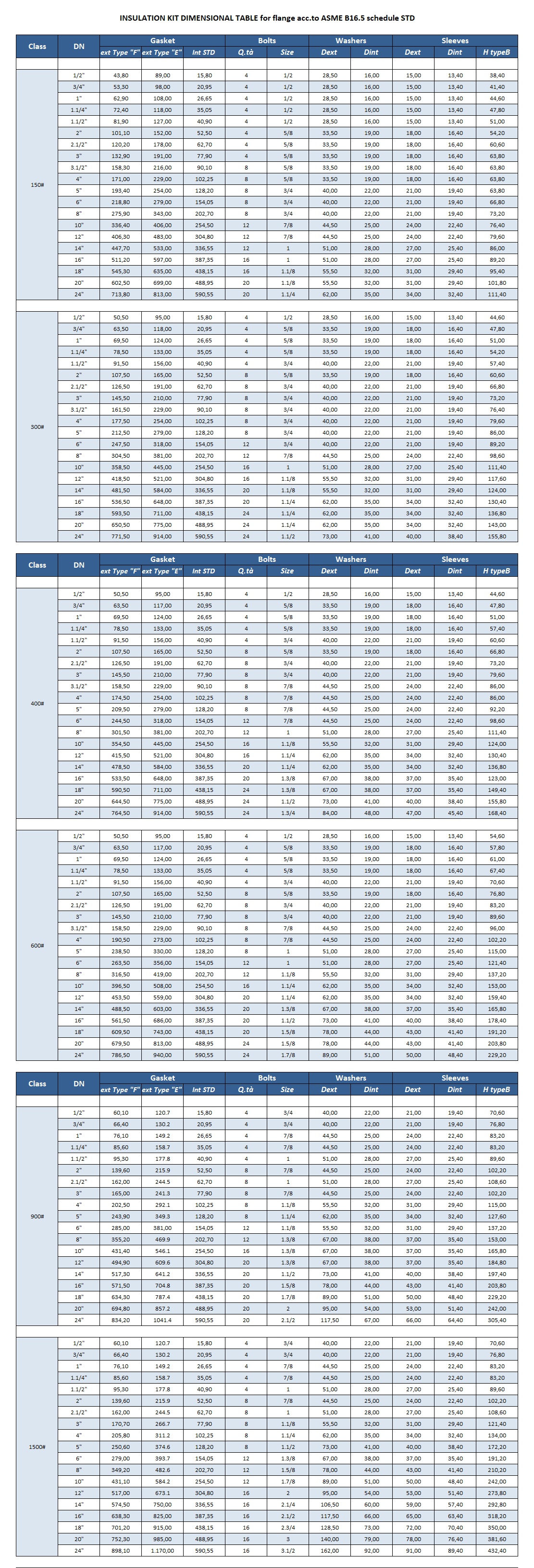

Guardian Premium IS es aplicable hasta 200°C, dependiendo del GRE seleccionado, en las clasificaciones ANSI 150 - 1500#, API 2 - 5K# y PN 6 - 250#.





Guardian Premium IPT

El conjunto de aislamiento de bridas Guardian Premium IPT utiliza Planiflon™ B13 como elemento de sellado y aislamiento eléctrico, un PTFE modificado y orientado bidireccionalmente. Esta configuración especial reduce significativamente los efectos de relajación y fluencia típicos de las juntas de PTFE, garantizando una alta fiabilidad incluso en las aplicaciones más exigentes.

Planiflon™ B13 es adecuado para bridas RF y FF y ofrece una compatibilidad química muy amplia, cubriendo todo el rango de pH de 0 a 14, excepto algunos fluidos específicos no compatibles con el relleno.

El kit Guardian Premium IPT puede utilizarse hasta 200°C, con clasificaciones ANSI 150–300# y PN 6–40#. Se recomienda siempre el uso de GRE G10 (FR4) – material compuesto de resina epoxi reforzada con fibra de vidrio – para los casquillos y las arandelas. En comparación con otras soluciones, especialmente las fenólicas, el GRE G10 tiene un factor higroscópico mucho menor: esto garantiza la máxima eficiencia de sellado durante toda la vida útil prevista, evitando fallos debidos a la pérdida de carga mecánica causada por la degradación de las arandelas.


Guardian Premium IPT
