I kit di isolamento per flangia Guardian Premium IS non utilizzano alcun supporto metallico e la guarnizione in GRE (Glass Reinforced Epoxy) funge tanto da retainer che da isolante assolvendo al compito di:
✔ isolare elettricamente
✔ sigillare meccanicamente
✔ resistere a pressione, temperatura e fluidi
La tenuta può essere realizzata in PTFE, gomma nitrilica NBR o florurata FKM.
La groove di alloggiamento della guarnizione è sagomata in modo tale da prevenire la rottura del retainer in caso di overstress e da conferire una maggiore elasticità all’elemento di tenuta.
La guarnizione può essere impiegata sulle flange RF, FF e anche RTJ in sostituzione degli inefficienti Ring Joint Fenolici. Durante il serraggio:
la guarnizione si comprime e crea la tenuta
le boccole e le rondelle impediscono contatto metallo–metallo
il giunto diventa elettricamente isolato e meccanicamente sigillato

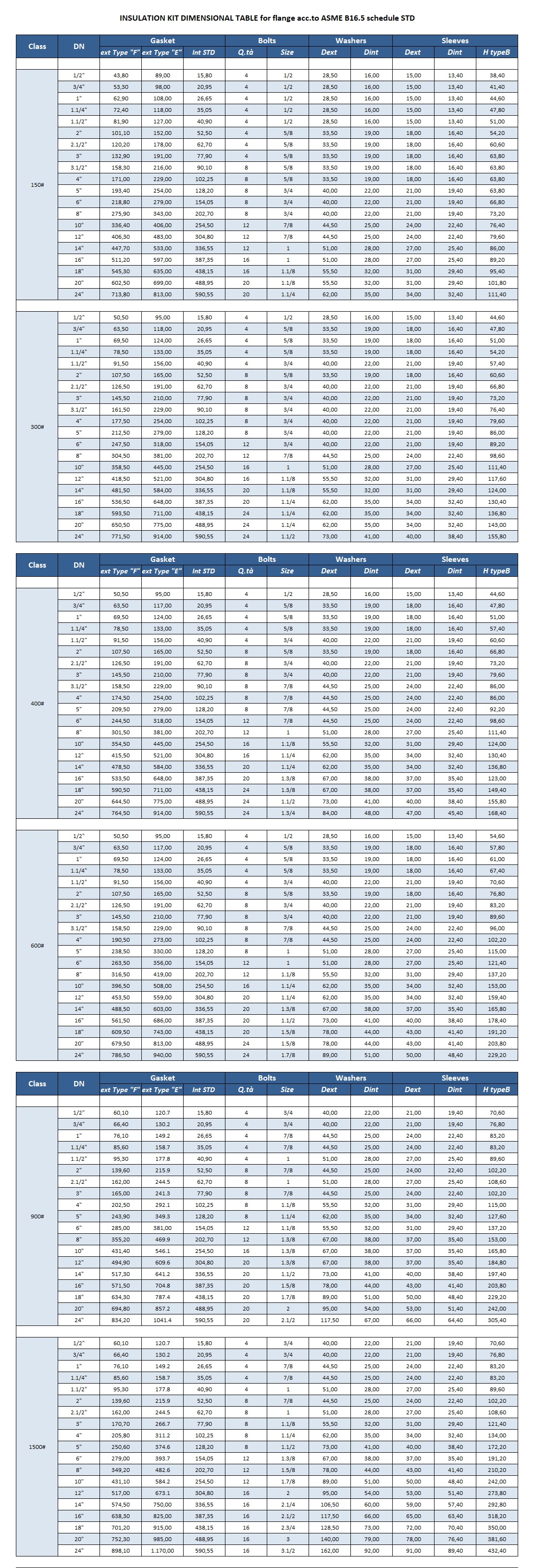

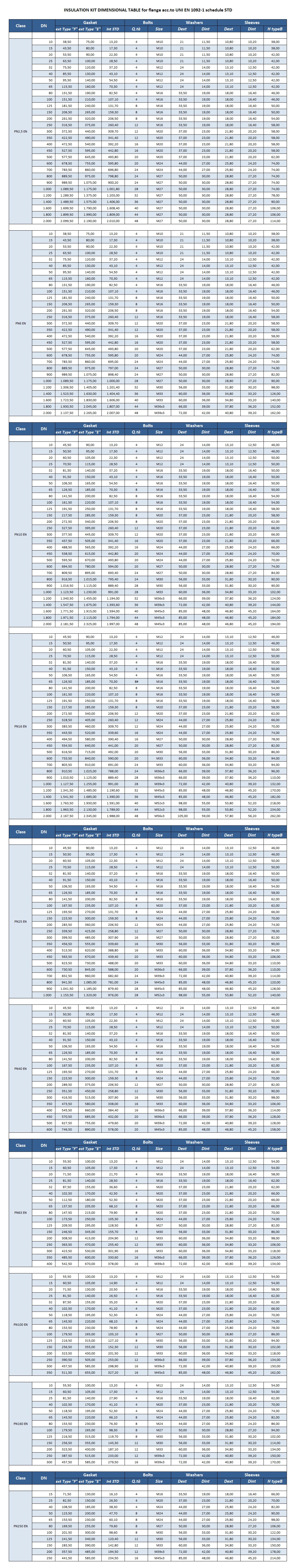

Il kit di isolamento flange Guardian Premium IS è applicabile fino a 200°C a seconda del GRE selezionato nei rating ANSI 150 - 1500#, API 2 - 5K# e PN 6 - 250#.
Il kit isolante per flange Guardian Premium IPT utilizza come elemento sia di tenuta che di isolamento elettrico il Planiflon™ B13, un PTFE modificato e bi-direzionalmente orientato. Questa particolare configurazione riduce in modo significativo gli effetti di rilassamento e scorrimento viscoso tipici delle guarnizioni in PTFE, garantendo così un’elevata affidabilità anche nelle applicazioni più severe.
Planiflon™ B13 è adatto per flange RF e FF e offre una compatibilità chimica molto estesa, coprendo l’intero intervallo di pH da 0 a 14, fatta eccezione per alcuni fluidi specifici non compatibili con il filler.
Il kit Guardian Premium IPT può essere impiegato fino a 200°C, nei rating ANSI 150–300# e PN 6–40#.
È sempre consigliabile l’utilizzo di Sleeves e Washers in GRE G10 (FR4) – Glass Reinforced Epoxy – un materiale composito in resina epossidica rinforzata con fibra di vetro. Rispetto ad altre soluzioni, in particolare a quelle fenoliche, il GRE G10 presenta un fattore igroscopico decisamente inferiore: questo assicura la piena efficienza della tenuta per l’intera durata prevista del servizio, evitando malfunzionamenti dovuti alla perdita di carico meccanico a causa del degrado dei washers.
