Guardian Premium kit d'isolation pour bride

Tableau des propriétés GUARDIAN PREMIUM IS
ASTM TEST METHOD G10 (FR4) G11 (FR5)
D149 Dielectric Strength KV/mm Short Time 29.5 ÷ 31.5 19.7
D695 Compressive Strength (Kpsi) 65 50
D790 Flexural Strength (Kpsi) 65 57
D638 Tensile  Strength (Kpsi) 50 41
D570 Water Adsorption (%) 0.05 0.10
- Temperature - Operatimg -130°C to +150°C -45°C to +200°C
- ANSI Gasket Pressure Range Classes 150 ÷ 2500 psi
- API Gasket Pressure Range API 2000 ÷ 10000 psi
- PN Gasket Pressure Range PN 6 ÷ 420

The grid shows the average values of the materials properties





Guardian Premium IS

Les kits d’isolation de brides Guardian Premium IS n’utilisent aucun support métallique, car le GRE agit à la fois comme support et comme isolant.

Le joint peut être utilisé sur des brides RF, FF et également RTJ, en remplacement des joints phénoliques Ring Joint inefficaces.
L'étanchéité est assurée par du PTFE, du caoutchouc nitrile ou fluoré.
La gorge de logement du joint est conçue pour éviter la rupture du support en cas de surcharge et pour améliorer l’élasticité de l’élément d'étanchéité.

Guardian Premium IS peut être utilisé jusqu'à 200°C, selon le GRE sélectionné, pour les classes ANSI 150 - 1500#, API 2 - 5K# et PN 6 - 250#.

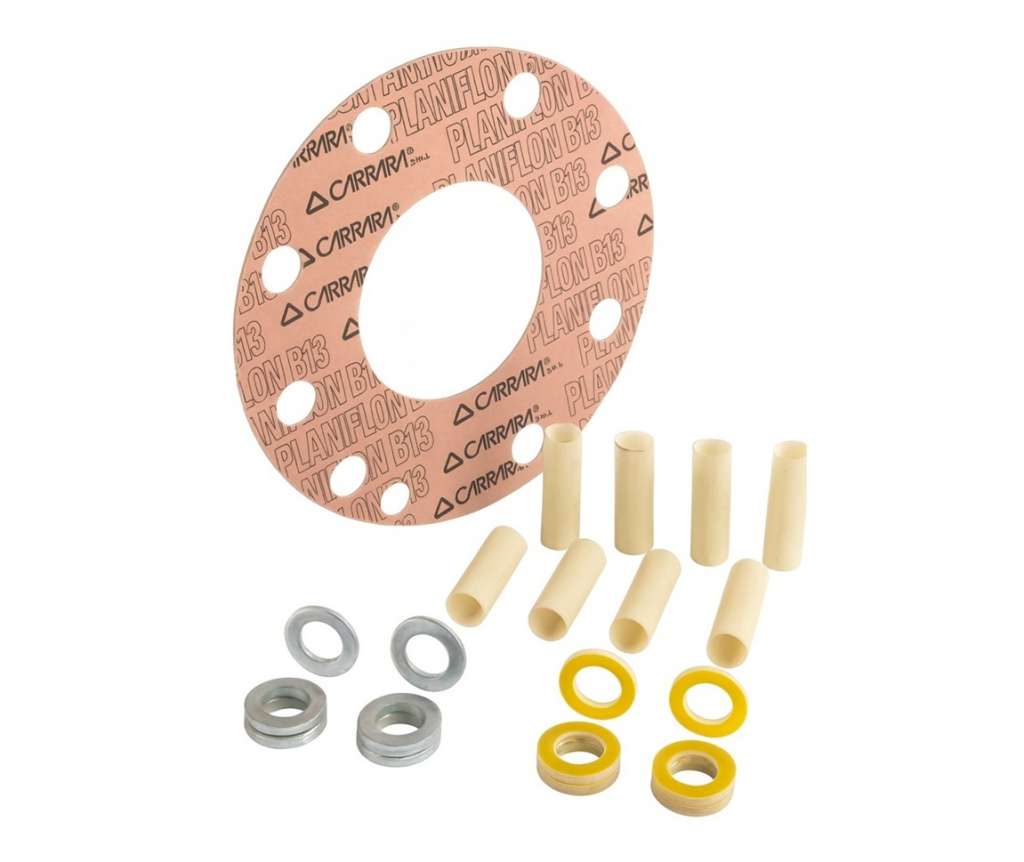

Guardian Premium IPT

Le kit d’isolation de brides Guardian Premium IPT utilise le Planiflon™ B13 comme élément d’étanchéité et d’isolation électrique, un PTFE modifié et orienté bi-directionnellement. Cette configuration particulière réduit considérablement les effets de relaxation et de fluage typiques des joints en PTFE, garantissant une fiabilité élevée même dans les applications les plus exigeantes.

Le Planiflon™ B13 convient aux brides RF et FF et offre une très large compatibilité chimique, couvrant l’ensemble de la plage de pH de 0 à 14, à l’exception de certains fluides spécifiques incompatibles avec le chargeur.

Le kit Guardian Premium IPT peut être utilisé jusqu’à 200°C, avec des classes ANSI 150–300# et PN 6–40#. L’utilisation de GRE G10 (FR4) – composite en résine époxy renforcée de fibre de verre – pour les manchons et les rondelles est toujours recommandée. Par rapport à d’autres solutions, notamment phénoliques, le GRE G10 présente un facteur hygroscopique bien inférieur : cela garantit l’efficacité totale de l’étanchéité pendant toute la durée de service prévue, en évitant les dysfonctionnements dus à la perte de charge mécanique causée par la dégradation des rondelles.


Guardian Premium IPT
