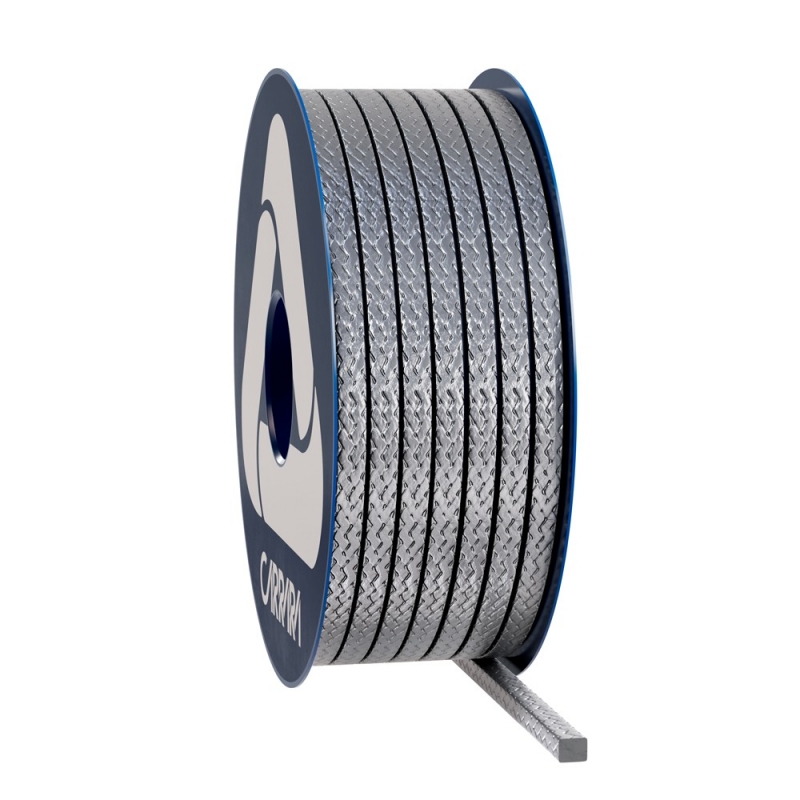

Tresse Graphite GR48

Composition

Fils de graphite éxpansé à haute teneur en carbone.

Caractéristiques

GR48 est une tresse en graphite minéral expansé de haute qualité, fabriqué à partir de fils de graphite expansé à haute teneur en carbone. Sa capacité à résister aux températures extrêmes et aux hautes pressions, combinée à une faible conductivité thermique, en fait un choix idéal pour de nombreuses applications industrielles où la facilité de découpe et d'installation est associée à une polyvalence extraordinaire. Grâce à sa construction de haute qualité et à sa grande fiabilité, le garnissage en graphite minéral expansé GR48 est un choix gagnant pour ceux qui recherchent un produit polyvalent et performant pour leurs besoins industriels. De plus, GR48 est également disponible dans la version renforcée GR48R.

Applications

La tresse d'étanchéité en graphite minéral expansé GR48 est une solution idéale pour assurer l'étanchéité de tous types de vannes industrielles, grâce à sa grande flexibilité et sa polyvalence. Grâce à sa teneur élevée en carbone dans les fils de graphite expansé, cette tresse d'étanchéité est capable de résister à de multiples fluides et gaz industriels, à l'exception des oxydants forts. Il peut fonctionner à une pression maximale de 100 bars sans l'utilisation d'anneaux anti-extrusion. Cependant, dans le cas des tresses dynamiques, il est recommandé de l'utiliser avec des anneaux anti-extrusion pour garantir une performance encore meilleure et prolonger sa durée de vie.

Tresse Graphite GR48
Download DS
Download IDS
Vérifier la disponibilité dans la liste des stocks
  P bar Ibf/in2 Vm/S f/pm pH T°C T°F
300 4500 1 200 0 ÷ 14 -100 ÷ 450 / 650 -150 ÷ 840 / 1200
100 1500 2 400
25 375 25 5000

  • N'utilisez jamais le produit à la température et à la pression maximales associées. Consultez le fabricant pour plus d'informations.

  • La température maximale peut être maintenue pour de courtes expositions

  • Avec des agents faiblement oxydants et de l'air chaud, la température doit être limitée à 450 ° C

  • Avec la vapeur et les fluides non oxydants, la température doit être limitée à 650 ° C

  • Le graphite et le carbone ne peuvent pas être utilisés avec des fluides oxydants

  • La tresse doit être installée avec l'assistance des bagues anti-extrusion dans toutes applications dynamiques et celles dans les robinets avec une pression superieur à 100 bar

sezione mm sezione inch kg/box lbs/box mt/box ft/box mt/kg ft/lbs
3 1/8 1 2.2 85.5 280.4 85.5 127.3
4 - 1 2.2 48.1 157.7 48.1 71.6
5 3/16 1 2.2 30.8 100.9 30.8 45.8
6 - 2.5 5.5 53.4 175.3 21.4 31.8
6.5 1/4 2.5 5.5 45.5 149.3 18.2 27.1
8 5/16 2.5 5.5 30 98.6 12 17.9
9.5 3/8 2.5 5.5 21.3 69.9 8.5 12.7
10 - 2.5 5.5 19.2 63.1 7.7 11.5
11 7/16 2.5 5.5 15.9 52.1 6.4 9.5
12 - 2.5 5.5 13.4 43.8 5.3 8
12.7 1/2 2.5 5.5 11.9 39.1 4.8 7.1
14 9/16 5 11 19.6 64.4 3.9 5.8
16 5/8 5 11 15 49.3 3 4.5
17.5 11/16 5 11 12.6 41.2 2.5 3.7
18 - 5 11 11.9 38.9 2.4 3.5
19 3/4 5 11 10.7 35 2.1 3.2
22 7/8 5 11 7.9 26.1 1.6 2.4
25.5 1 5 11 5.9 19.4 1.2 1.8

  • Le poids au mètre et le poids de l'emballage peuvent avoir une tolérance de +/- 10%. D'autres tailles et emballages sont disponibles sur demande.
