Composición
-
Configuración NR, IR y LR
-
Metal conforme a los requisitos
-
VERMICULITE
Características
Las juntas Planisteel Camprofile VERMICULITE están compuestas por un núcleo metálico dentado en ambos lados, posteriormente recubierto con una cinta de vermiculite destinada a la estanqueidad. Las ranuras concéntricas del núcleo garantizan una excelente estanqueidad incluso con cargas de apriete reducidas, mientras que el recubrimiento asegura la adaptación a las irregularidades superficiales de las bridas.
En ausencia de indicaciones o requisitos por parte del cliente, el diseño del perfil se fabrica de acuerdo con la norma ASME B16.20. Las juntas Planisteel Camprofile también pueden fabricarse conforme a EN 1514-6 y EN 12560-6 u otros perfiles personalizados.

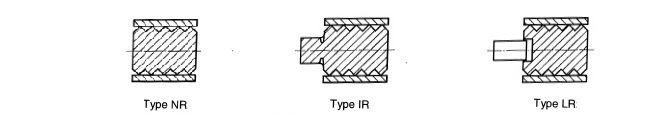

De acuerdo con la clasificación EN 1514-6, las juntas Planisteel Camprofile pueden fabricarse sin aro (NR), con aro integral (IR) o con aro suelto/no solidario (LR). El material del anillo de centrado libre puede ser acero al carbono.
Los detalles constructivos típicos de las juntas Planisteel Camprofile son los siguientes.
| Performance Specifications | UM |
EN1514-6 EN12560-6 |
ASME B16.20 |
|---|---|---|---|
| Core thickness | mm | 4,00 | 3,00 |
| Groove depth | mm | 0,40 | 0,30 |
| Location ring thickness | mm | 0,50 | 1,60 |
| Facing material thickness | mm | 0,50 | 0,50 |
| Tip width | mm | 0,10 | 0,10 |
| Min. Gasket Seating Stress - Sgmin-SL=0.001 | MPa | 42 | 42 |
| Min. Gasket Operating Stress - Sgmin-O | MPa | 30 | 30 |
| Max Gasket Operating Stress - Sgmax | MPa | 280 | 280 |
- Los factores de estanqueidad se refieren al diseño IR y LR de la junta en acero inoxidable.
- La temperatura máxima de servicio de la junta espiral depende de la cinta metálica.
- La capacidad térmica de lo relleno de vermiculite es de 1000 °C.
Aplicaciones
Juntas para bridas de línea e intercambiadores de calor aplicables en las clases de presión 150 a 2500. Son adecuadas para el sellado de bridas en todas las aplicaciones de plantas químicas, petroquímicas, refinerías y generación de energía.
