Composizione

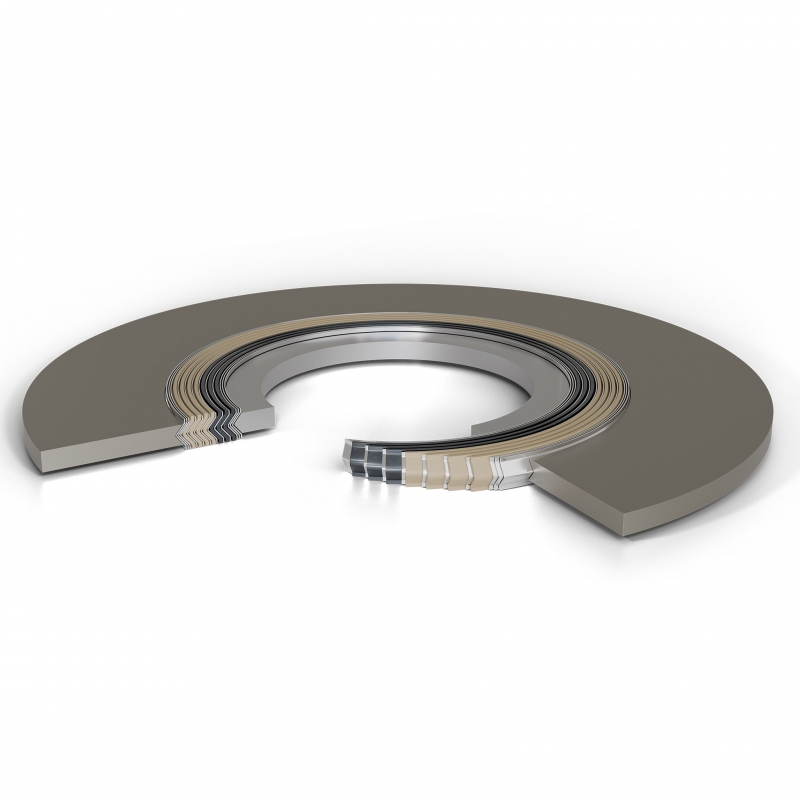

Le guarnizioni a spirale sono realizzate avvolgendo una lamina metallica a profilo V insieme a un materiale di riempimento morbido, formando un elemento di tenuta flessibile e resistente alla pressione. La lamina metallica conferisce integrità strutturale ed elasticità, mentre il filler assicura prestazioni di tenuta efficaci. Per migliorare la stabilità, controllare la compressione e facilitare l’installazione, l’avvolgimento è supportato da un anello guida esterno e, tipicamente, da un anello interno per le flange RF. Le guarnizioni a spirale per flange LMF dovrebbero essere supportate da un anello interno, anche se non è obbligatorio, mentre quelle per flange LTG sono fornite senza anelli. Il metallo utilizzato per gli anelli interni è lo stesso della lamina metallica, mentre il materiale dell’anello guida è selezionato dall’utente. Le marcature stampigliate e i codici colore della guarnizione a spirale sono conformi alla norma ASME B16.20.
-
Nastro metallico: è diponibile qualsiasi tipo di acciaio o lega metallica
-
Filler: grafite industriale con contenuto di carbonio al 98% e Megatherm Mica
Caratteristiche
Le guarnizioni a spirale Planisteel SW DUO GM sono prodotte principalmente in conformità con le normative ASME B16.20, ASME B16.47 A e B, EN 12560-2 e EN 1514-2, ma sono disponibili anche guarnizioni prodotte secondo altri standard internazionali o specifiche personalizzate.
Le guarnizioni a spirale Planisteel SW DUO GM, progettate e realizzate con materiali accuratamente selezionati e processi rigorosamente controllati, garantiscono la massima sicurezza e assenza di contaminanti, offrendo un'elevata affidabilità anche negli ambienti più critici.
| Performance Specifications | UM | Value |
|---|---|---|
| Minimum temperature | °C | -200 |
| Maximum temperature with mild oxidizers | °C | 450 |
| Maximum Temperature | °C | 550see note |
| Maximum Pressure | bar | according to the gasket rating |
| Graphite and Mica Chemical Resistance | pH | 0 ÷ 14 |
| Min. Gasket Seating Stress - Sgmin-SL=0.001 | MPa | 42 |
| Min. Gasket Operating Stress - Sgmin-O | MPa | 30 |
| Max Gasket Operating Stress - Sgmax | MPa | 280 |
I fattori di tenuta si riferiscono al design della guarnizione SWCI.
La grafite non è utilizzabile con fluidi ossidanti. Con fluidi non ossidanti, la temperatura massima di 550°C si applica alle flange RF, mentre per le flange LMF e LTG il limite è di 650°C.
Applicazioni
Guarnizioni spirometalliche per flange di linea, di valvole e apparecchiature.
