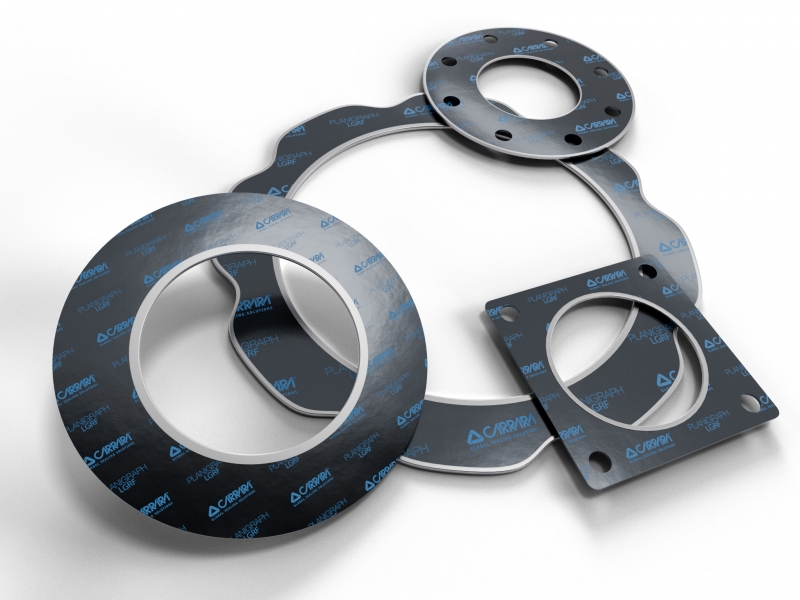

Planigraph™ Metalbond

Composition

Metalbond est le joint en graphite avec oeillet intérieur qui augmente l'efficacité du joint. C'est la solution qui permet une diffusion minimale du fluide à travers la partie la plus sollicitée du joint. En même temps, c'est un joint économique et de longue durée de vie car l'œillet empêche l'érosion du bord intérieur du joint et évite la perméation du fluide à travers le graphite.

Caractéristiques

Graphite expansé C> 98,00% avec feuille insérée et œillet intérieur en acier. Le graphite n'entrant pas en contact direct avec le fluide, les propriétés mécaniques du joint restent inchangées dans le temps, garantissant une durée de vie du joint plus longue et une réduction drastique des émissions fugitives avec une plus grande sécurité.

Applications

Joints graphite pour étancheité des brides. La graphite n'est pas compatible avec les fluides oxidantes.

Planigraph™ Metalbond
Planigraph™ Metalbond 2.00 mm th.
Graphite density gr/cm3 1.0
Carbon Content % > 98.0
Ash Content % < 2.0
Material of insert AISI 316L
Thickness of insert mm 0.10
Compressibility % 35 - 45
Recovery % 15 - 20
Gas Permeability DIN 3535 cm3/min < 0.6
Relaxation stress DIN 52913 N/mm2 > 45
Temperature max with steam °C 550
Temperature max with weak oxidants °C 450
Temperature min cryo °C -196
Maximum assembly load RT N/mm2 120
Size Disponibile in tutti i sizes standard o customizzati Available in all size
Thickness da 1,5 a 3,0 mm from 1/16
