Composizione
Le guarnizioni a spirale sono realizzate avvolgendo una lamina metallica a profilo V insieme a un materiale di riempimento morbido, formando un elemento di tenuta flessibile e resistente alla pressione. La lamina metallica conferisce integrità strutturale ed elasticità, mentre il filler assicura prestazioni di tenuta efficaci. Per migliorare la stabilità, controllare la compressione e facilitare l’installazione, l’avvolgimento è supportato da un anello guida esterno e, obbligatoriamente se il filler è PTFE, da un anello interno per le flange RF. Le guarnizioni a spirale per flange LMF dovrebbero essere supportate da un anello interno, anche se non è obbligatorio, mentre quelle per flange LTG sono fornite senza anelli. Il metallo utilizzato per gli anelli interni è lo stesso della lamina metallica, mentre il materiale dell’anello guida è selezionato dall’utente. Le marcature stampigliate e i codici colore della guarnizione a spirale sono conformi alla norma ASME B16.20.
-
Nastro metallico: è diponibile qualsiasi tipo di acciaio o lega metallica
-
Filler: PTFE
Caratteristiche
Le guarnizioni a spirale Planisteel SW P OXY sono prodotte principalmente in conformità con le normative ASME B16.20, ASME B16.47 Serie A e B, EN 12560-2 ed EN 1514-2, ma sono disponibili anche guarnizioni realizzate secondo altri standard internazionali o specifiche personalizzate.
Le guarnizioni spirometalliche Planisteel SW P OXY sono BAM approved, specificamente progettate e realizzate per applicazioni in servizio ossigeno ad alta concentrazione. Realizzate con materiali selezionati e processi certificati, garantiscono massima sicurezza e assenza di contaminanti, offrendo elevata affidabilità in ambienti ad alta reattività.
Approvazione BAM no. 24011518-E.

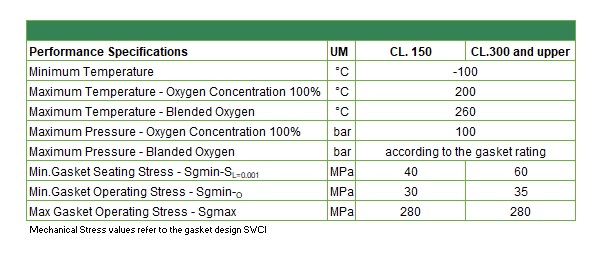

| Performance Specifications | UM | Value |
|---|---|---|
| Minimum temperature | °C | -100 |
| Maximum temperature - Oxygen Concentration 100% | °C | 200 |
| Maximum Temperature - Blended Oxygen | °C | 260 |
| Maximum Pressure - Oxygen Concentration 100% | bar | 100 |
| Maximum Pressure - Blended Oxygen | bar | according to the gasket rating |
| Min. Gasket Seating Stress - Sgmin-SL=0.001 | MPa | 40 |
| Min. Gasket Operating Stress - Sgmin-O | MPa | 30 |
| Max Gasket Operating Stress - Sgmax | MPa | 280 |
I fattori di tenuta si riferiscono al design della guarnizione SWCI.
Il ptfe non è utilizzabile con i metalli alcalini fusi, fluoro elementare F2, gas fluorurati, acido nitrico concentrato o in combinazione con altri ossidanti.
Applicazioni
Guarnizione spirometallica per impieghi industriali con ossigeno gassoso.
