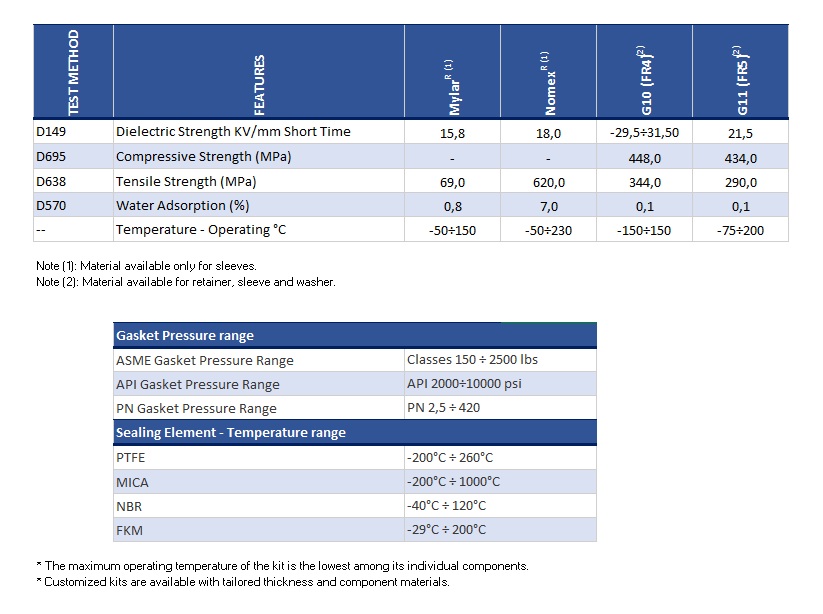

Les kit d’isolation de brides Guardian Performer utilisent un support métallique sur lequel est appliquée une couche de GRE — matériau composite en résine époxy renforcée de fibres de verre — qui agit comme isolant. Les matériaux GRE, dans les versions G10 (FR4) et G11 (FR5), offrent non seulement une excellente isolation électrique, mais également une résistance mécanique et chimique élevée, permettant leur utilisation dans un large éventail d’applications.
Kit d'isolation pour brides avec coeur en acier revêtu GRE (Glass Reinforced Epoxy), avec étancéité mica et PTFE.
Guardian Performer FIRE ICP est le kit d'isolation pour bride qui fourni une solution adaptée en même temps pour l'isolation électrique de la bride et la configuration Fire Safe.
Guardian Performer FIRE ICP est conforme aux exigences du Fire Test API 6FB Third Edition, une norme qui définit les exigences et les procédures d’essai au feu destinées à vérifier la résistance au feu des raccordements d’extrémité utilisés dans les installations pétrolières, gazières et industrielles.
Guardian Performer ICP est composé par un coeur an acier recouvert de résines GRE. Grâce à sa composition spéciale, le joint peut être installé sur les brides RF, FF et RTJ jusqu'à 200 ° C selon les normes ANSI 150 - 2500 # et API 2 - 10K # et PN 420 #.
Le kit d'isolation pour bride Guardian Performer FIRE ICP est particulièrement indiqué dans les services avec des fluides critiques, avec un pH élevé ou avec la présence de H2S. Grâce au double joint, il est en effet capable d'offrir un niveau d'émission extrêmement faible qui respecte les limites les plus strictes. Les canons et les rondelles sont disponibles dans différents matériaux.
Les kit d’isolation de brides Guardian Performer ICA utilisent un support métallique sur lequel est appliquée une couche de GRE (Glass Reinforced Epoxy) qui constitue l’isolant. De plus, un joint en PTFE énergisé par un ressort est présent, garantissant une étanchéité de haute qualité grâce à son ancrage au retainer métallique.
Les kit d’isolation de brides Guardian Performer ICA sont conçus pour isoler électriquement et sceller mécaniquement deux brides connectées entre elles. Ils servent principalement à prévenir la corrosion galvanique, contrôler les courants vagabonds et garantir l’étanchéité du fluide dans le joint bridé.
L’étanchéité principale, en plus d’être réalisée en PTFE énergisé, peut également être fabriquée en caoutchouc NBR ou FKM. Elle est conçue spécialement pour les applications nécessitant la conformité Low Emission.
Les kits d’isolation de brides Guardian Performer peuvent être utilisés sur des brides RF, FF et RTJ en remplacement des joints annulaires phénoliques peu efficaces, jusqu’à 200°C et dans les classes ANSI 150–2500#, API 2–10K# et PN 420#.
Guardian Performer ICB est le kit d’isolation de brides spécifiquement conçu pour les applications Sub-Sea, utilisant un support métallique capable de :
maintenir la forme du joint
résister aux hautes pressions de la pose sous-marine
stabiliser le système si la bride subit des mouvements
Sur ce support métallique est appliquée une couche de GRE qui constitue l’isolant; l’étanchéité principale en PTFE activé par ressort est en outre assistée par une étanchéité secondaire en caoutchouc NBR ou FKM afin d’augmenter la performance de la tenue et garantir la maximale efficacité du système. Étant bidirectionnels, les joints secondaires peuvent bloquer la pression externe de l’eau de mer, tandis que le joint principal assure sa fonction en contenant la pression interne.
Les kit d’isolation pour brides sous-marines sont des systèmes conçus pour isoler électriquement et sceller mécaniquement les assemblages à brides installés sous l’eau, souvent à de grandes profondeurs, et doivent être capables de fonctionner dans des conditions extrêmes: pressions élevées, basses températures, mouvements structurels, eau salée et contraintes de maintenance.
Le kit d’isolation Guardian Performer ICB est applicable jusqu’à 200°C pour les classes ANSI 150–2500#, API 2–10K# et PN 420#.
